1. EDCS30/50-M-M 直流變換器概述
恩玖儲能雙向DC/DC轉換器采用三電平拓?fù)浣Y(jié)構。它不僅適用于電池升壓或降壓場景，也適用于光伏MPPT升壓和降壓。
2.工作原理
能雙向直流作原理.jpg "儲能雙向DC/DC工作原理")

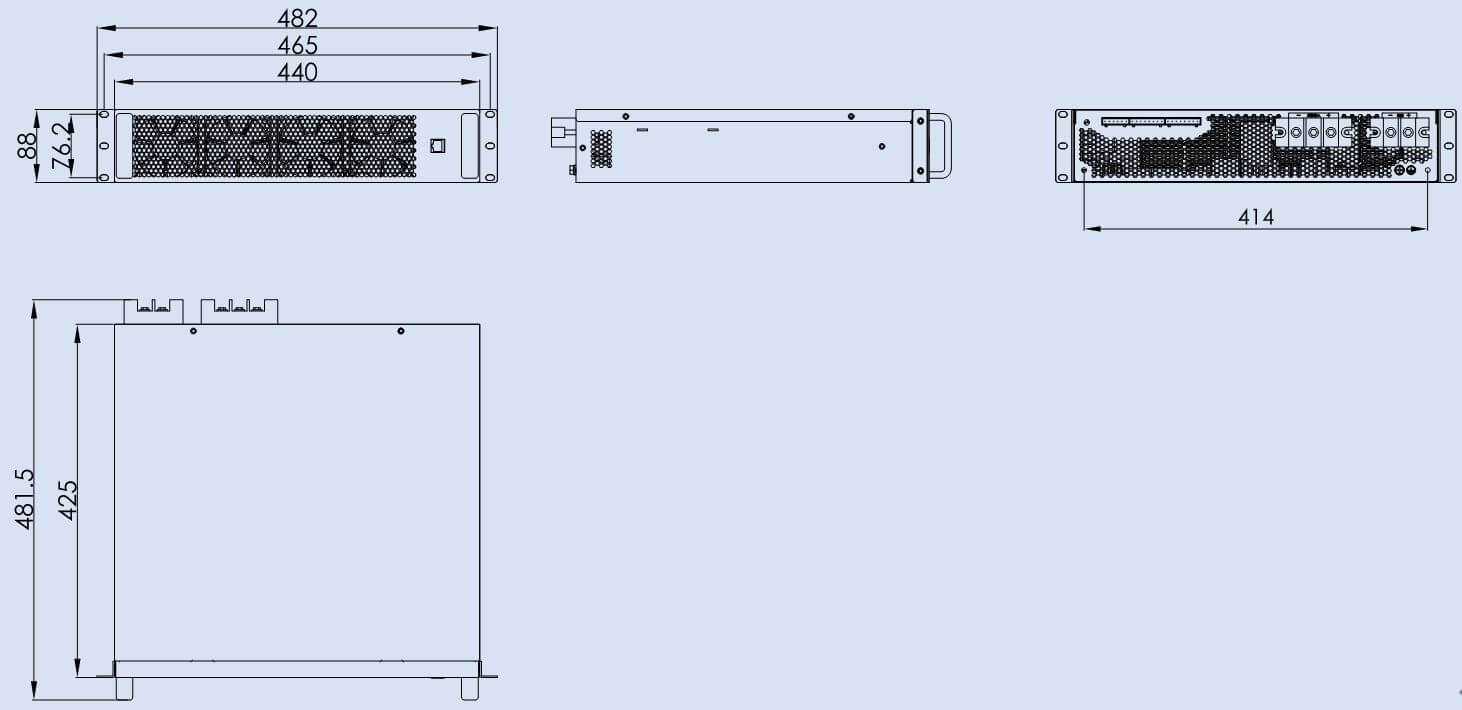

3. 產品尺寸
4. 產品規格
| 規格型號 | EDCS30-M-M | EDCS50-M-M | |
| 電氣參數 | |||
| 功率 | 30kW | 50kW | |
| 高壓側電壓 | 250V～1000V | ||
| 高壓側最大電流 | 50A | 80A | |
| 低壓側電壓 | 0V～900V | ||
| 低壓側最大電流 | 60A | 100A | |
| 最大效率 | ＞99% | ||
| 工作模式 | 恒壓、雙向恒壓、恒流、恒功率、升壓MPPT、降壓MPPT | ||
| 靜態電壓穩定度 | ±1% | ||
| 動態電壓穩定度 | ±5% | ||
| 靜態電流穩定度 | ±1% | ||
| 動態電流穩定度 | ±3% | ||
| 輔助功能 | 0V預充（低壓側可從0V開始運行） | ||
| 并機 | 支持全部模式下進行并機，最大并機數量達16臺 | ||
| 保護功能 | 三段過流保護、過溫保護、低壓側欠過壓保護、高壓側欠過壓保護、過功率保護、 低壓側短路保護、反接保護、溫度降額輸出等 |
||
| 常規參數 | |||
| 尺寸（寬 × 高 × 深） | 440 × 88 × 500mm | ||
| 重量 | 17.5kg | ||
| 海拔高度 | 4000m（＞2000m時降額使用） | ||
| 工作溫度 | -25℃～55℃（大于45℃時降額使用） | ||
| 防護等級 | IP20 | ||
| 通訊方式 | RS485/Modbus RTU | ||
| 符合標準 | IEC/EN 62477-1:2012，IEC/EN 62109-1:2010 | ||
| 功率端口 | 高壓側HV±，低壓側LV± | ||
| 保護等級 | Ⅰ | ||
| 冷卻方式 | 智能風冷 | ||
5.操作模式
- 雙向 DC/DC、恒壓、恒流或恒功率
- 升壓，降壓
- 升壓MPPT，降壓MPPT
6.應用
- 配合儲能雙向ACDC擴大ACDC直流側電壓范圍
- 與光伏板配合使用，運行MPPT，結合雙向ACDC模塊，形成混合光伏+BESS儲能逆變器。
