1. 混合補償SVGC概述

混合補償SVGC方案充分發揮了AHF和SVG電力電子產品的技術優勢，與傳統接觸器或晶閘管開關失諧濾波電容器組的成本優勢，形成高性?xún)r(jià)比的無級實時補償系統。
混合無功補償器（HVC）提供不同的功能：
混合補償SVGC提供不同的功能：

• 消除諧波
• 功率因數校正
• 三相不平衡校正

混合補償SVGC方案可以延長設備壽命，提高系統的補償性能和穩定性，減少能量損失。

2. 混合補償SVGC的工作原理

混合補償SVGC方案使用電容器組來滿足電力系統的最大容性無功功率要求，SVGC中的 AHF 和 SVG 負責額外的連續補償（容性或感性）。同時，SVGC可以補償系統諧波，降低三相不平衡度。
SVGC中的電容器組由AHF和SVG通過RS485或DO信號直接控制，RS485用于智能電容器，DO信號用于普通電容器。

3.?混合補償SVGC的一次圖標注方法

4. 混合補償SVGC結構示意圖

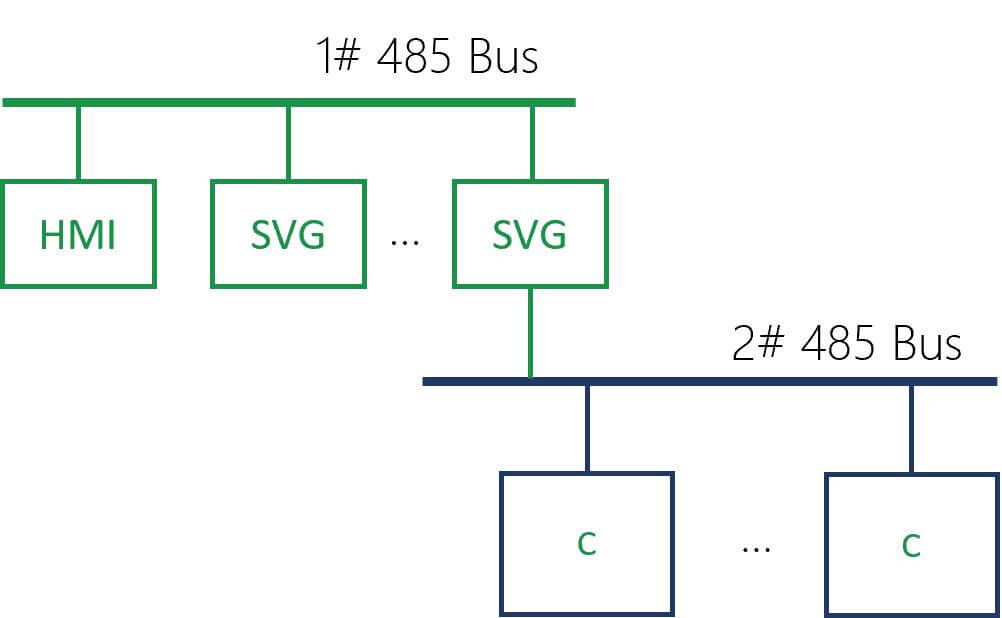

恩玖的AHF或SVG可通過內置的RS485接口控制多達16個共補電容和10個分補智能電容。

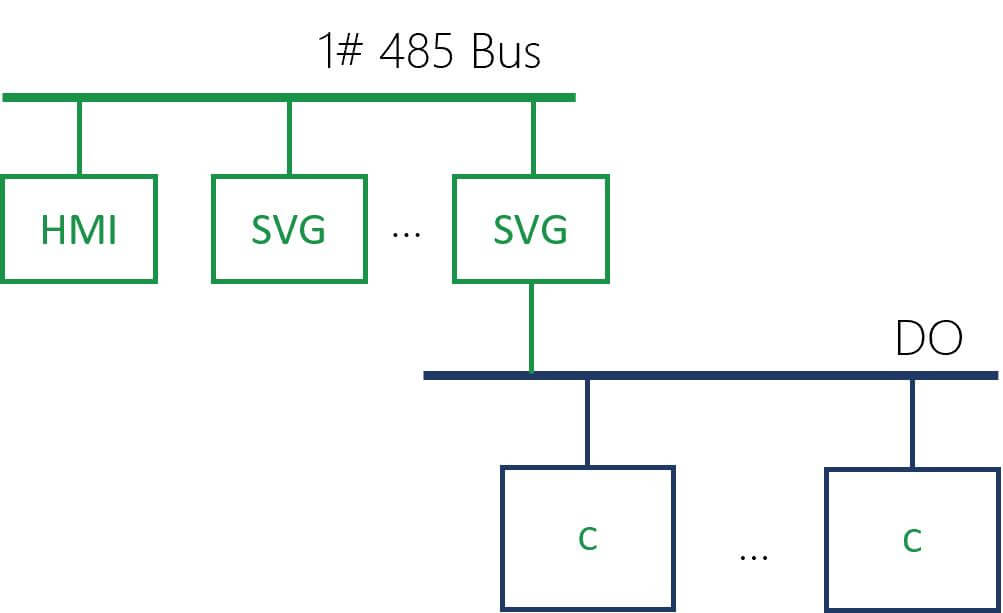

恩玖的AHF或SVG可通過內置的DO接口控制多達16個普通電容。

5. 混合補償SVGC的系統價值

• 快速響應，快速響應時間33μs，全響應時間<5ms
• 高性?xún)r(jià)比，充分發揮SVG精準補償、電容器補償容量大、價格低的優勢
• 配置靈活，恩玖科技所有電能質量產品均支持SVGC方案
• 可提供共補、分補和混補等多種補償方式
• 已匹配上百種智能電容協議
• 對電容器循環投切，延長電容使用壽命

6. 混合補償SVGC的典型應用

• 所有類型的工業裝置
• 使用變速驅動器 (VSD) 和變頻器的設備
• 起弧設備：電弧爐（EAF）、鋼包爐（LF）和弧焊機
• 開關電源：電腦、電視機、復印機、打印機、空調、PLC
• UPS系統
• 數據中心
• 醫療設備：MRI掃描儀、CT掃描儀、X光機和直線加速器
• 照明設備：LED、熒光燈、水銀燈、鈉燈、紫外線燈
• 太陽能逆變器和風力渦輪發電機
