總結

在光伏發電廠或工廠中，電網的電壓為11kV或33kV。如果無功補償所需的容量較小，可以使用低壓靜止無功發生器SVG來補償高壓無功功率，這樣更具成本效益。

1. 項目背景和享受電源解決方案

當功率因數跟蹤點位于高壓11kV柵極時，SVG可以采集高壓側柵極的PT電壓信號和CT電流信號。如果用戶高壓側沒有PT，SVG可以通過自己的軟件計算采集低壓側的電壓，跟蹤高壓側的功率因數，實現高壓開關處功率因數的自動無功補償功能。動態補償響應時間不超過30ms。

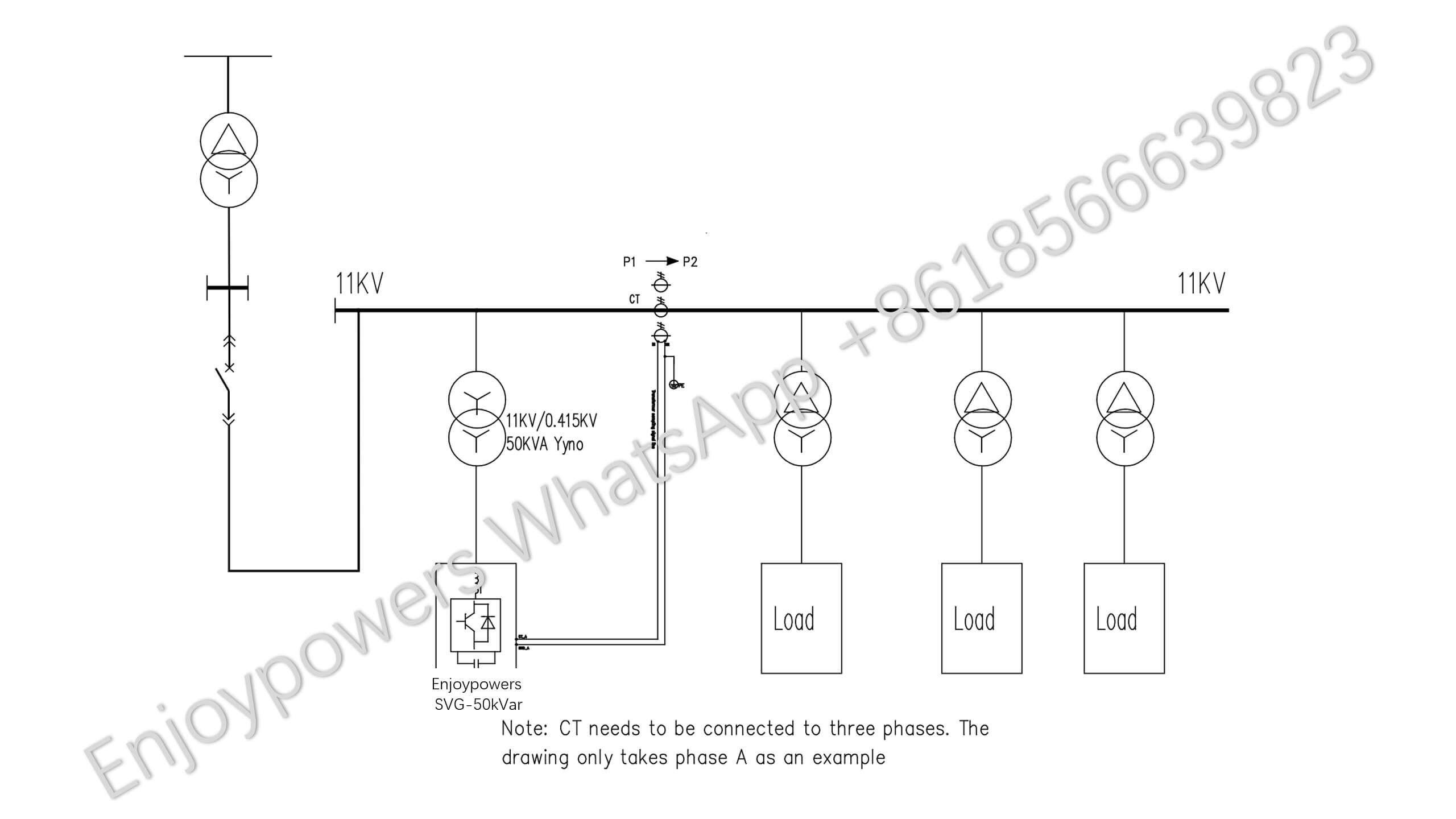

2. 系統原理圖

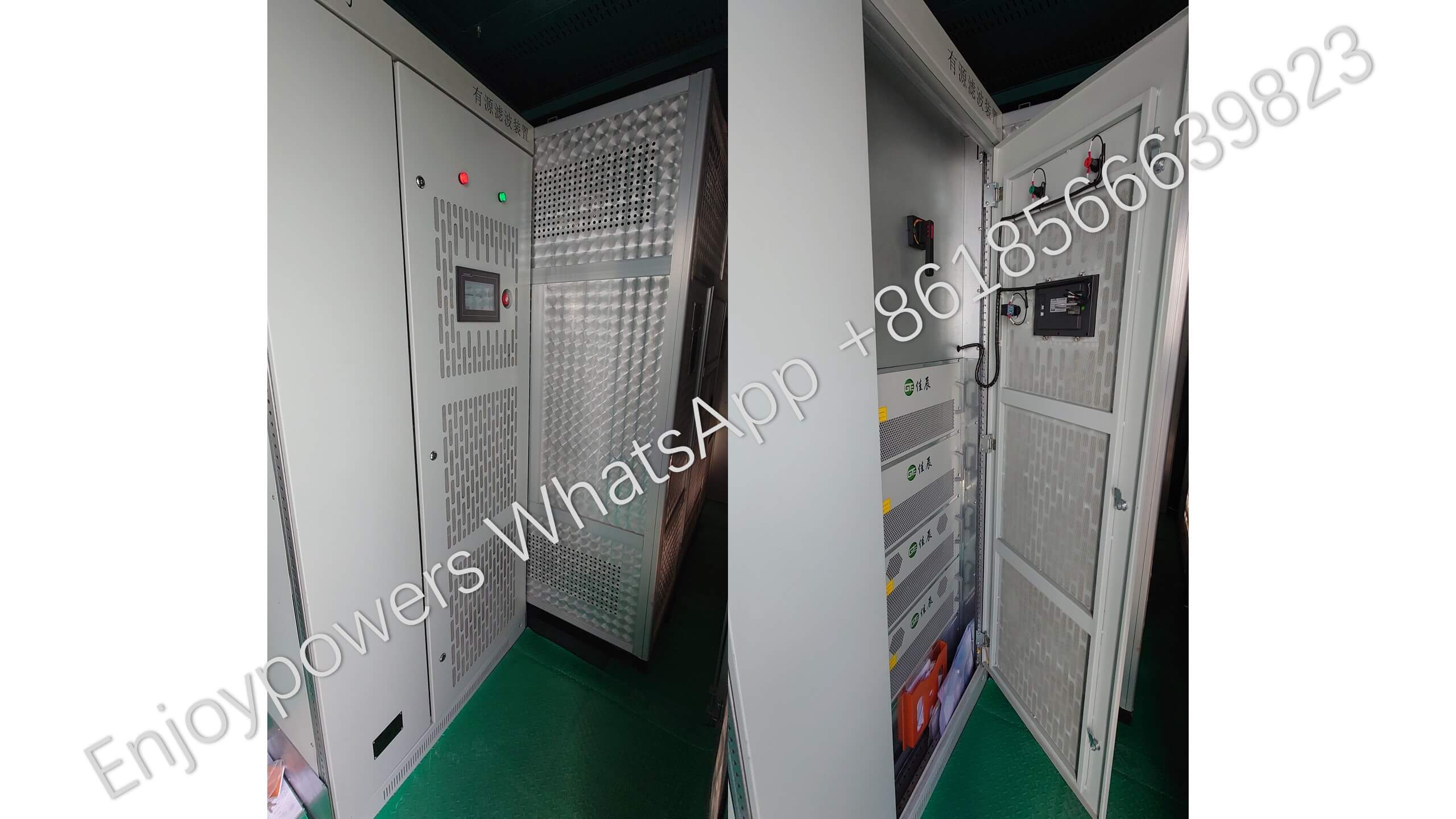

3.電能質量應用
