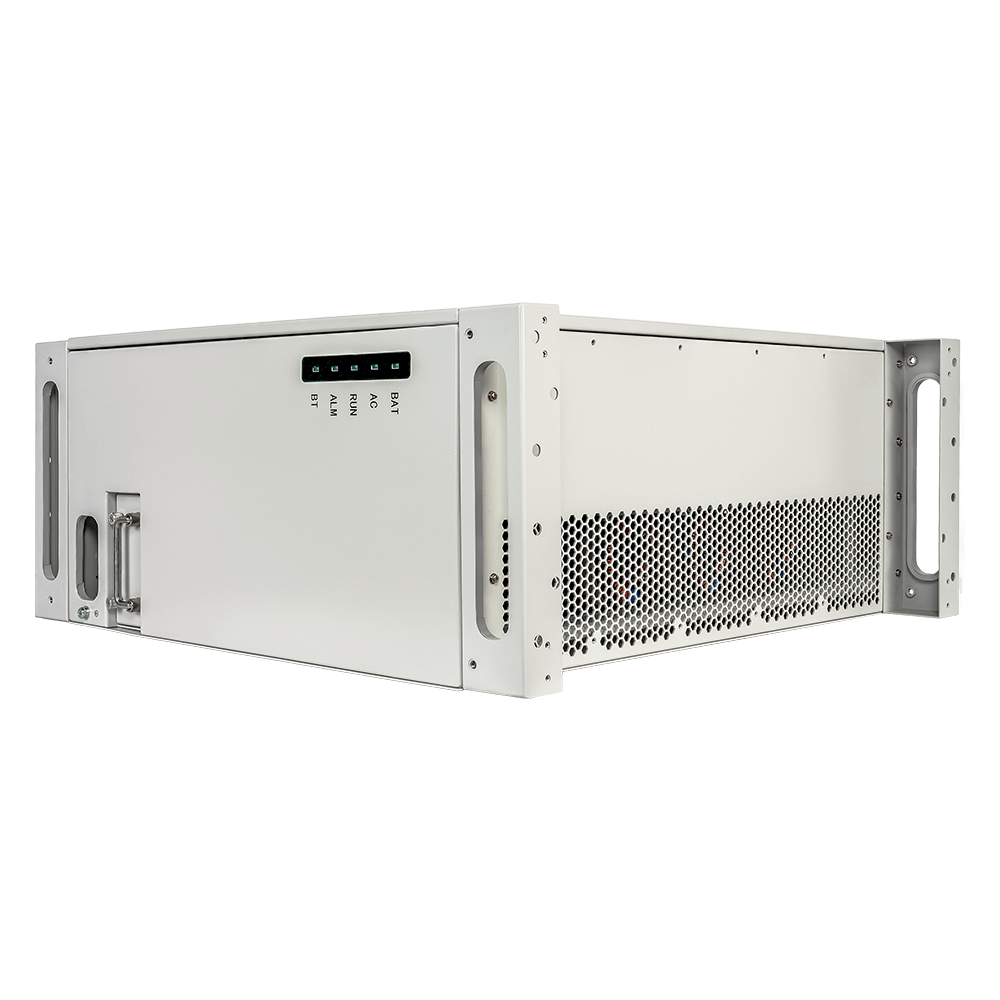

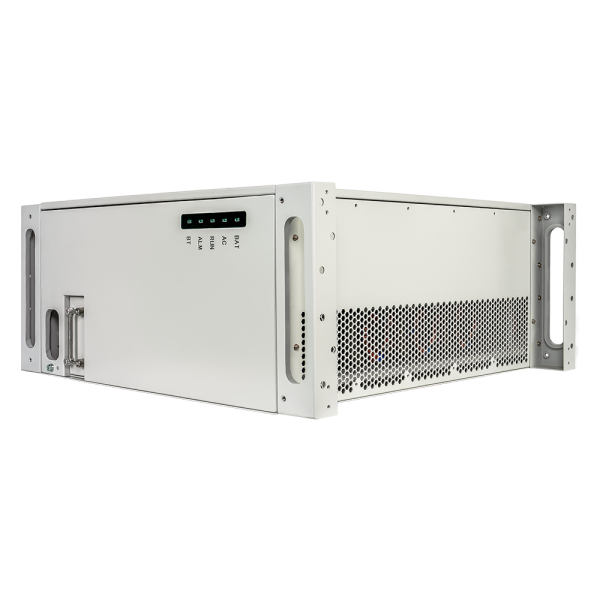

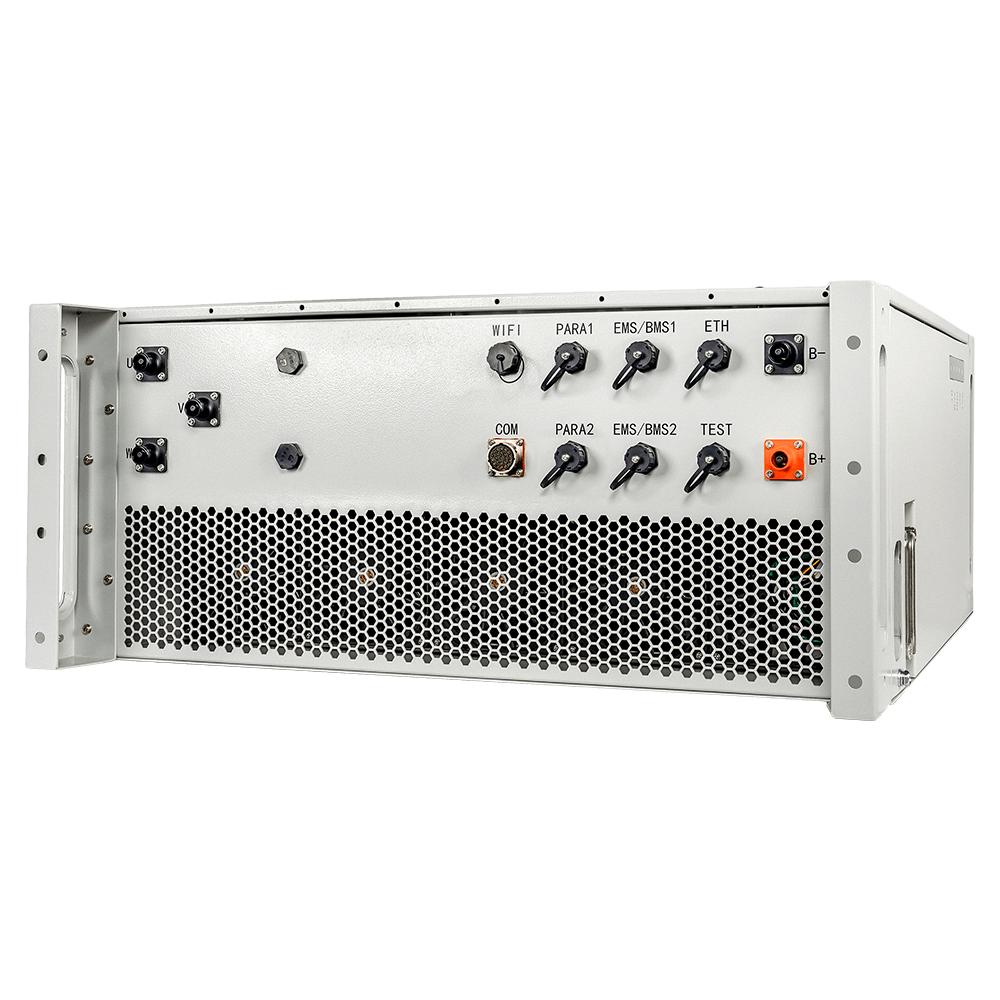

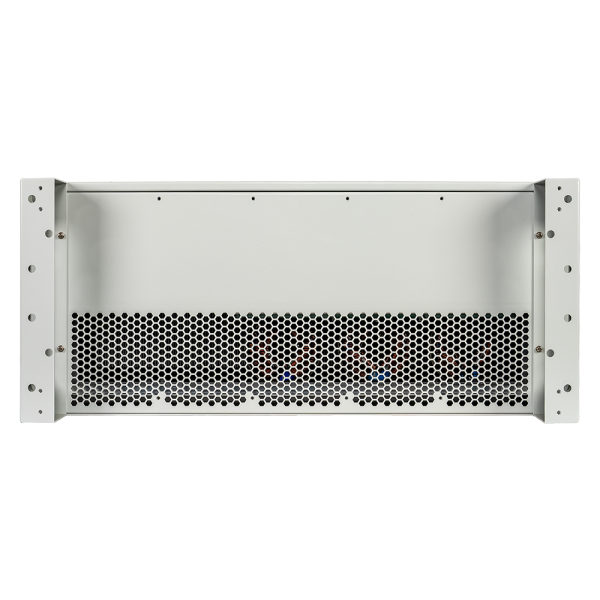

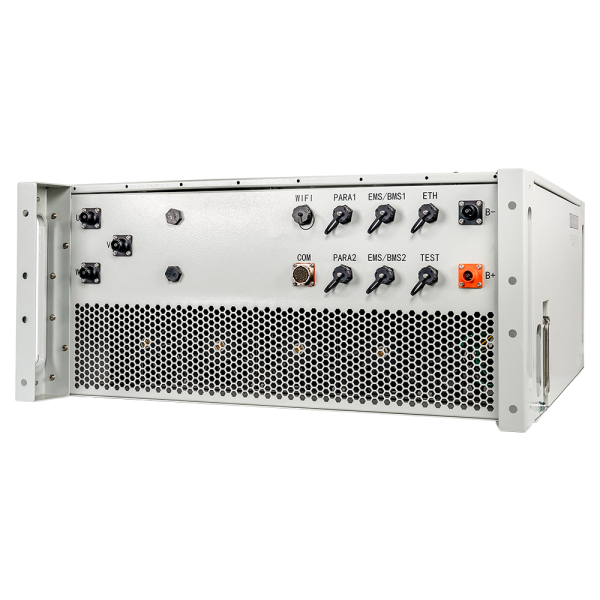

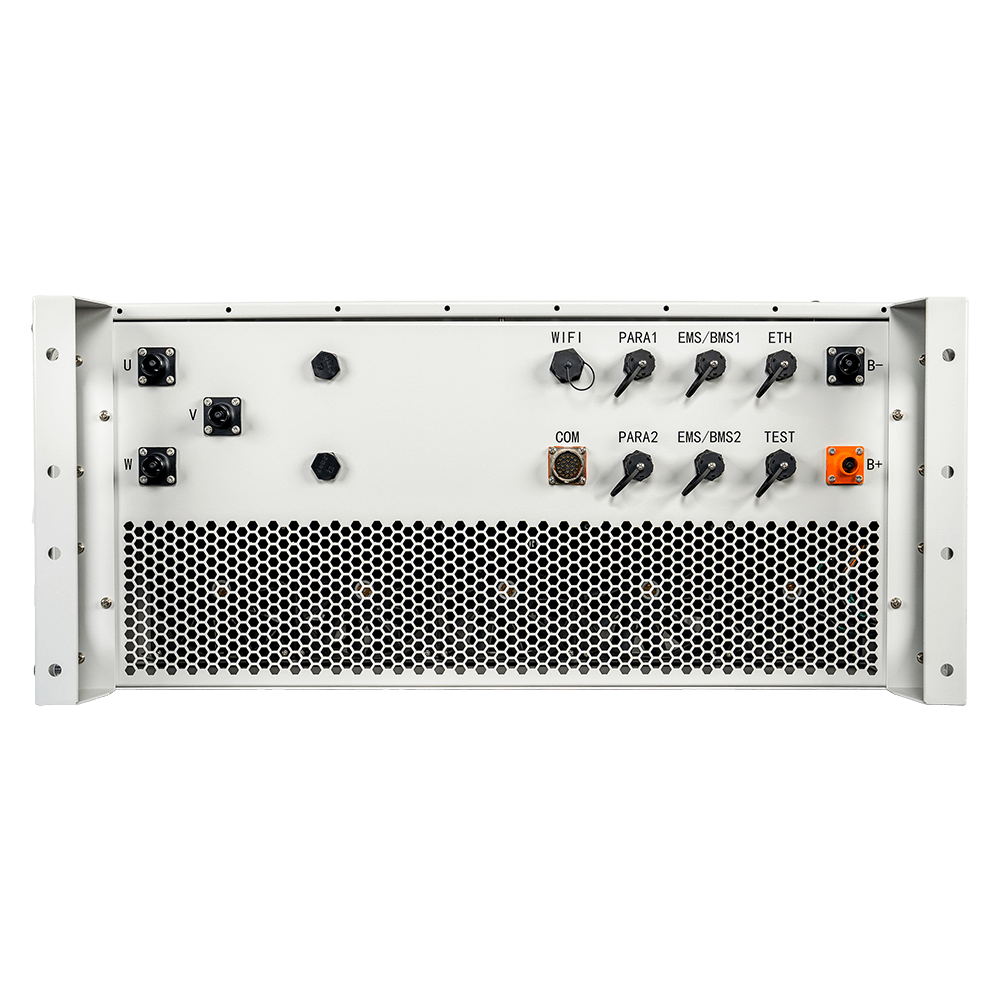

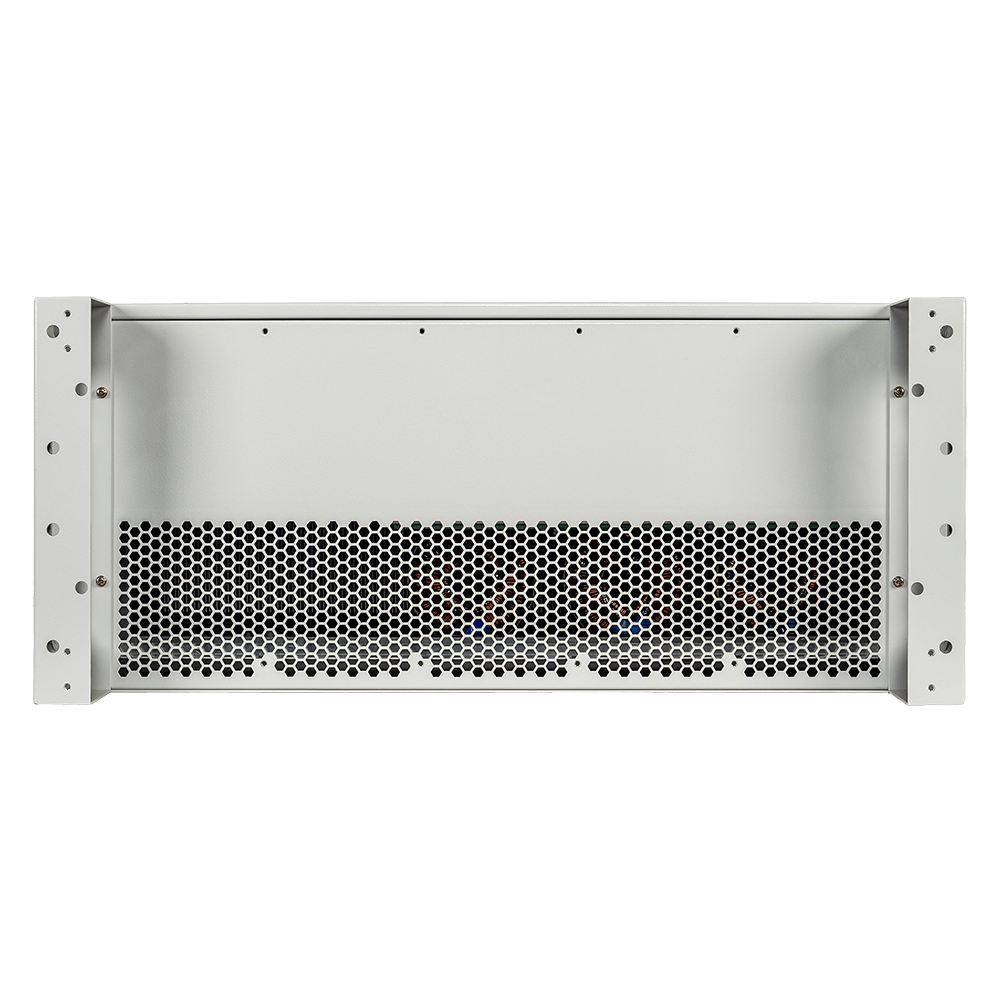

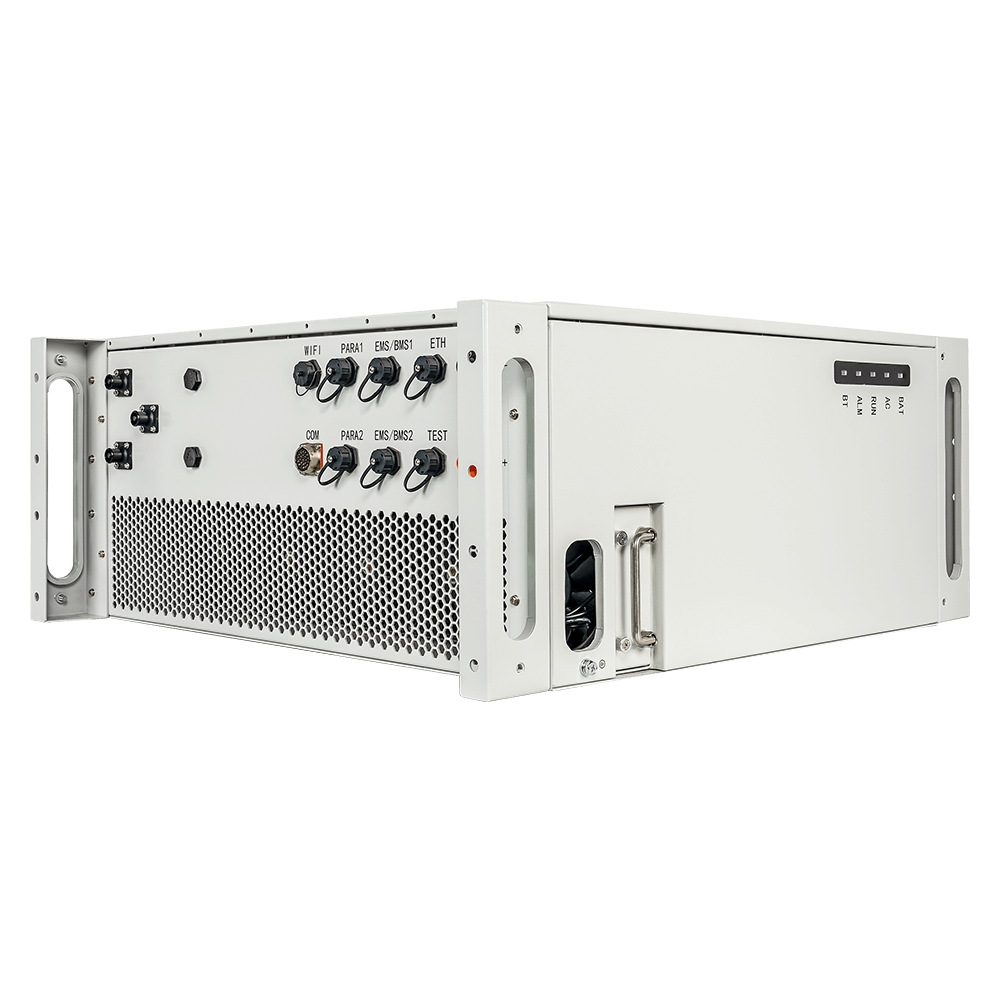

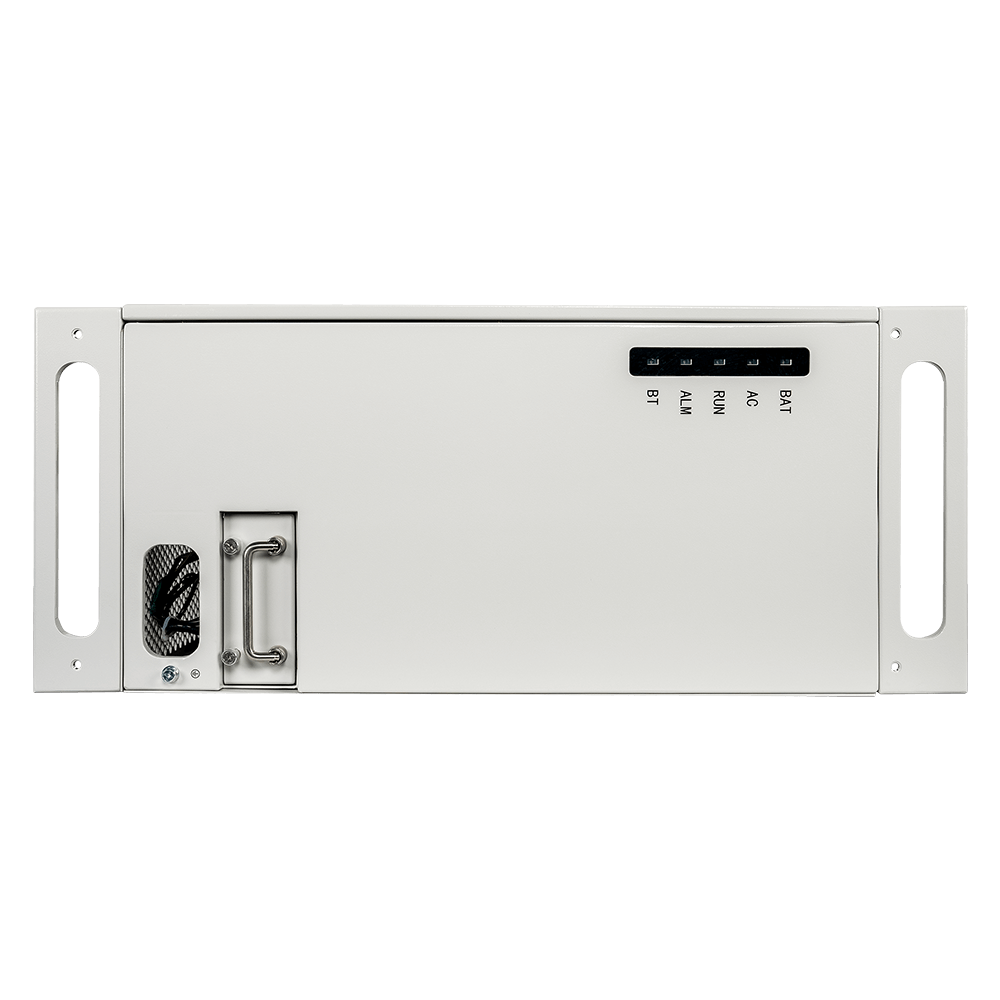

EPCS200/215/225-AM

EPCS系列儲能雙向AC/DC變流器,采用三電平拓?fù)浣Y(jié)構,可以實現直流到交流、交流到直流的雙向變換,既可以將交流電轉化為直流電為蓄電池充電,也可將直流電轉化為交流電,為負載供電或回饋給電網。

額定功率: 從200kW到225kW不等,能夠并聯多個模塊,最高可達3.45MW。
額定電壓: 690v
電網頻率: 50/60Hz ± 10%
直流側電壓范圍: 1000V~1500V

1. EPCS200/215/225-AM儲能變流器概述

當儲能系統需要為重要負載提供備用電源時,儲能系統需要配備STS,以便在電網斷電時將儲能系統和重要負載與電網斷開。通過這種方式,儲能可以為關鍵負載提供不間斷的備用電源。

2. EPCS200/215/225-AM的技術規格

規格型號 EPCS200-AM EPCS215-AM EPCS225-AM
直流側
最大充電功率 220kW 236kW 247kW
最大放電功率 220kW 236kW 247kW
工作電壓 1000V~1500V
最大電流 220A 236A 247A
交流測
額定電壓 690V
額定電壓范圍 -15%~+10%
接線方式 三相三線
額定功率 200kW 215kW 225kW
最大功率 220kW 236kW 247kW
額定電流 167A 180A 188A
最大電流 184A 198A 207A
頻率范圍 50±5Hz/60±5Hz
功率因數 0.99/-1~1
電流畸變率 <3%(額定功率)
過載能力 110%長期
最大效率 99%
保護特性
保護功能 交流過流保護、交流過壓保護、交流短路保護、直流浪涌保護、
直流過流保護、直流過壓保護、過溫保護等
常規參數
尺寸(寬 × 高 × 深) 275 × 845 × 810mm
重量 98kg
海拔高度 4000m(>3000m時降額使用)
工作溫度 -40℃~60℃(>50℃時降額使用)
存儲溫度 -45℃~70℃
濕度 0%RH~95%RH,無冷凝
冷卻方式 智能風冷
防護等級 IP66
通訊方式 CAN/RS485/以太網
通訊規約 IEC61850, CAN2.0, Modbus

3. 特點

  • 三電平拓?fù)?,最高轉換效率>99%
  • 更長的系統壽命,極具競爭力的平準化能源成本(LCOE)
  • 支持多機并行運行,可擴展至3.45MW
  • 模塊化設備使配置更加靈活,易于維護
  • 高速IGBT,低內阻濾波器
  • 支持ms級調度響應,主動組網
  • 支持高低壓穿越,主動適應弱電網

4.典型應用場景

儲能發電廠:這些系統的功率通常大于10MW,采用級聯多級拓?fù)浣Y(jié)構,支持多個機組的并聯運行。它們用于大型儲能項目,用于電網頻率調節、調峰和與可再生能源的集成。

商業和工業儲能:1500V儲能系統適用于商業和工業目的,如微電網、不間斷電源(UPS)系統和發電廠的負載均衡。

總之,1500V儲能系統的能量密度提高了35%,初始投資成本降低了10%以上,適用于各種場景。

5.資料下載

EPCS200、215、225-AM 儲能變流器0705

EPCS1725、2500、3450、5000-AF 儲能變流器0705
