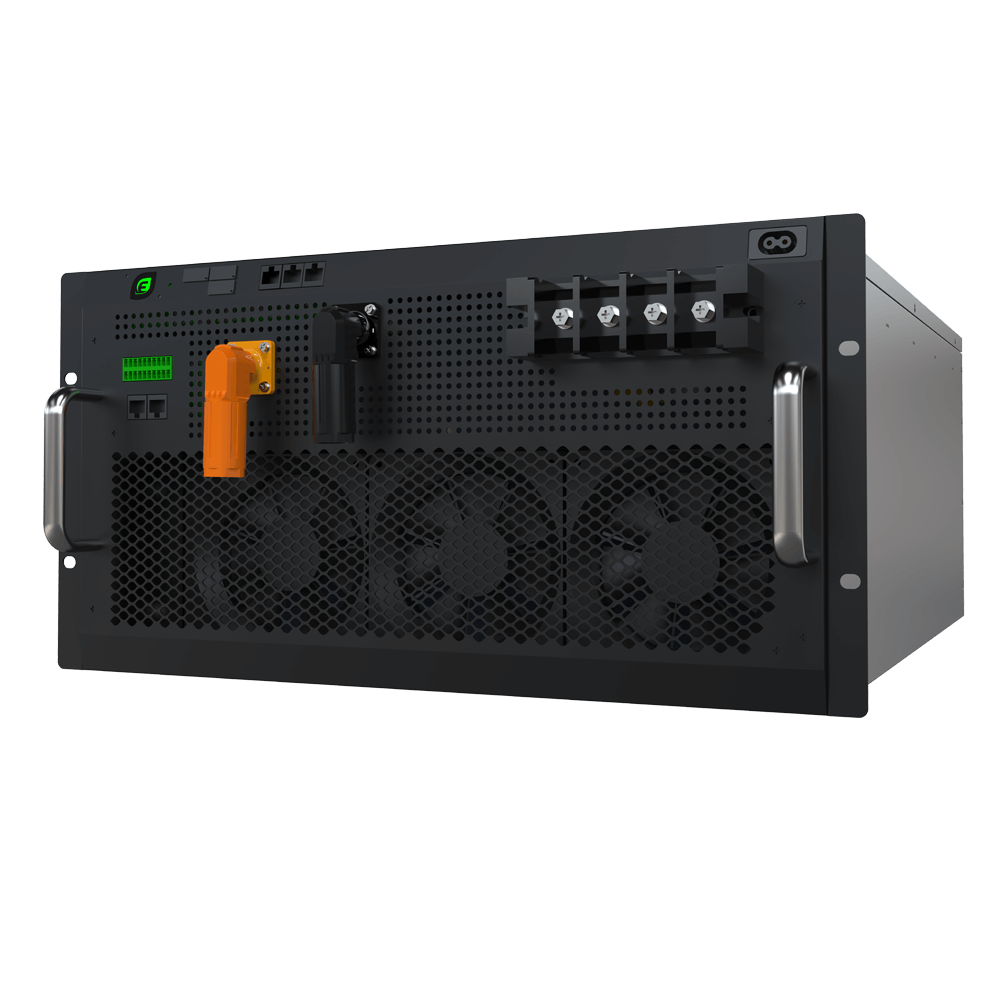

EPCS50/63/80-AM

儲能變流器EPCS50/63/80-AM,采用三電平拓?fù)浣Y(jié)構,可以實現直流到交流、交流到直流的雙向變換,既可以將交流電轉化為直流電為蓄電池充電,也可將直流電轉化為交流電,為負載供電或回饋給電網。

額定功率:50/63/80kW
額定功率: 400Vac
電網頻率: 50/60Hz ± 10%
直流側電壓范圍: 615~950(3P3L)/650~950(3P4L)

1. EPCS50/63/80-AM儲能變流器的工作原理

儲能雙向AC/DC變流器工作原理
儲能雙向AC/DC變流器工作原理

2. EPCS50/63/80-AM的技術規格

規格型號 EPCS50-AM EPCS63-AM EPCS80-AM
直流側
工作電壓范圍 615V~950V/ 650V~950V
最大電流 90A 112A 130A
交流側
額定電壓 400V
額定電壓范圍 ±15%
額定頻率 50/60Hz
接線方式 三相三線/三相四線
額定功率 50kW 63kW 80kW
最大功率 55kW 69.3kW 88kW
最大電流 80A 100A 127A
功率因數 ≥0.99 /-1~1
電流畸變率 <3%(額定功率)
直流分量 <0.5%
過載能力 110%長期
最大效率 98.5%
常規參數
尺寸(寬 × 高 × 深) 500 × 232 × 635mm
重量 38kg
海拔高度 4000m(>2000m時降額使用)
工作溫度 -30℃~55℃(>45℃時降額使用)
濕度 5%RH~95%RH,無冷凝
冷卻方式 智能風冷
防護等級 IP20
通訊方式 CAN/RS485

3. 產品特點

  • 三電平拓?fù)?,高轉換效率
    高動態響應,ms級滿載充放電切換
  • 組串式設計,直流電壓范圍寬,支持多類型電池使用
    并離網無縫切換,與STS搭配可提供不間斷后備電源
  • VSG/PQ/VF多種運行模式
    離網并機、黑啟動功能
  • LVRT、HVRT和單相100%不平衡帶載功能
    電網適應性極強(THDu≤30%工況下,設備穩定運行)

5. 典型應用場景

  • ?儲能、鋰電池檢測
  • 交直流模擬電源,電子負載
  • 儲能逆變器
  • 削峰填谷:在電價低谷時存儲電量,用電高峰期放電,節約用電成本
  • 不間斷供電:當電網停電時,系統可不間斷離網供電,保證負荷正常運轉
  • 動態增容:補償短時電力資源的不足,延緩配電投資
  • 電能質量管理,補償電網電壓的瞬態跌落、負載的功率因數及諧波電流
  • 可組成混合微電網系統

6. 資料下載

EPCS50、63、80-AM儲能變流器
