混合補償SVGC方案

國網低壓開關柜標準化設計方案(2020版)方案7,介紹了一種高性價比的混合補償SVGC方案,既可滿足功率因數校正等電能質量需求,又能大幅降低設備成本。恩玖科技推出的所有電能質量產品,均適用于混合補償方案,可提供共補、分補和混補等多種補償方式,具備快速響應、精準補償、配置靈活、安全可靠等優點。

  • 額定電壓: 200/400/690Vac
  • 電網頻率: 50/60Hz ± 10%
  • 功能: 功率因數校正、諧波治理、三相不平衡調節

1. 混合補償SVGC概述

混合補償SVGC方案充分發揮了AHF和SVG電力電子產品的技術優勢,與傳統接觸器或晶閘管開關失諧濾波電容器組的成本優勢,形成高性價比的無級實時補償系統。
混合無功補償器(HVC)提供不同的功能:
混合補償SVGC提供不同的功能:

  • 消除諧波
  • 功率因數校正
  • 三相不平衡校正

混合補償SVGC方案可以延長設備壽命,提高系統的補償性能和穩定性,減少能量損失。

2. 混合補償SVGC的工作原理

混合補償SVGC方案使用電容器組來滿足電力系統的最大容性無功功率要求,SVGC中的 AHF 和 SVG 負責額外的連續補償(容性或感性)。同時,SVGC可以補償系統諧波,降低三相不平衡度。
SVGC中的電容器組由AHF和SVG通過RS485或DO信號直接控制,RS485用于智能電容器,DO信號用于普通電容器。

混合補償SVGC的工作原理
混合補償SVGC的工作原理

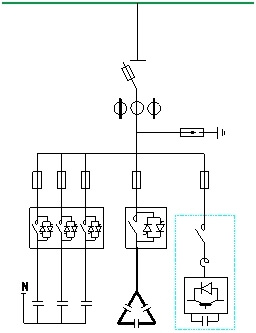

3.?混合補償SVGC的一次圖標注方法

混合補償SVGC的一次圖標注方法
混合補償SVGC的一次圖標注方法

4. 混合補償SVGC結構示意圖

恩玖的AHF或SVG可通過內置的RS485接口控制多達16個共補電容和10個分補智能電容。

恩玖的AHF或SVG可通過內置的DO接口控制多達16個普通電容。

5. 混合補償SVGC的系統價值

  • 快速響應,快速響應時間33μs,全響應時間<5ms
  • 高性價比,充分發揮SVG精準補償、電容器補償容量大、價格低的優勢
  • 配置靈活,恩玖科技所有電能質量產品均支持SVGC方案
  • 可提供共補、分補和混補等多種補償方式
  • 已匹配上百種智能電容協議
  • 對電容器循環投切,延長電容使用壽命

6. 混合補償SVGC的典型應用

  • 所有類型的工業裝置
  • 使用變速驅動器 (VSD) 和變頻器的設備
  • 起弧設備:電弧爐(EAF)、鋼包爐(LF)和弧焊機
  • 開關電源:電腦、電視機、復印機、打印機、空調、PLC
  • UPS系統
  • 數據中心
  • 醫療設備:MRI掃描儀、CT掃描儀、X光機和直線加速器
  • 照明設備:LED、熒光燈、水銀燈、鈉燈、紫外線燈
  • 太陽能逆變器和風力渦輪發電機
