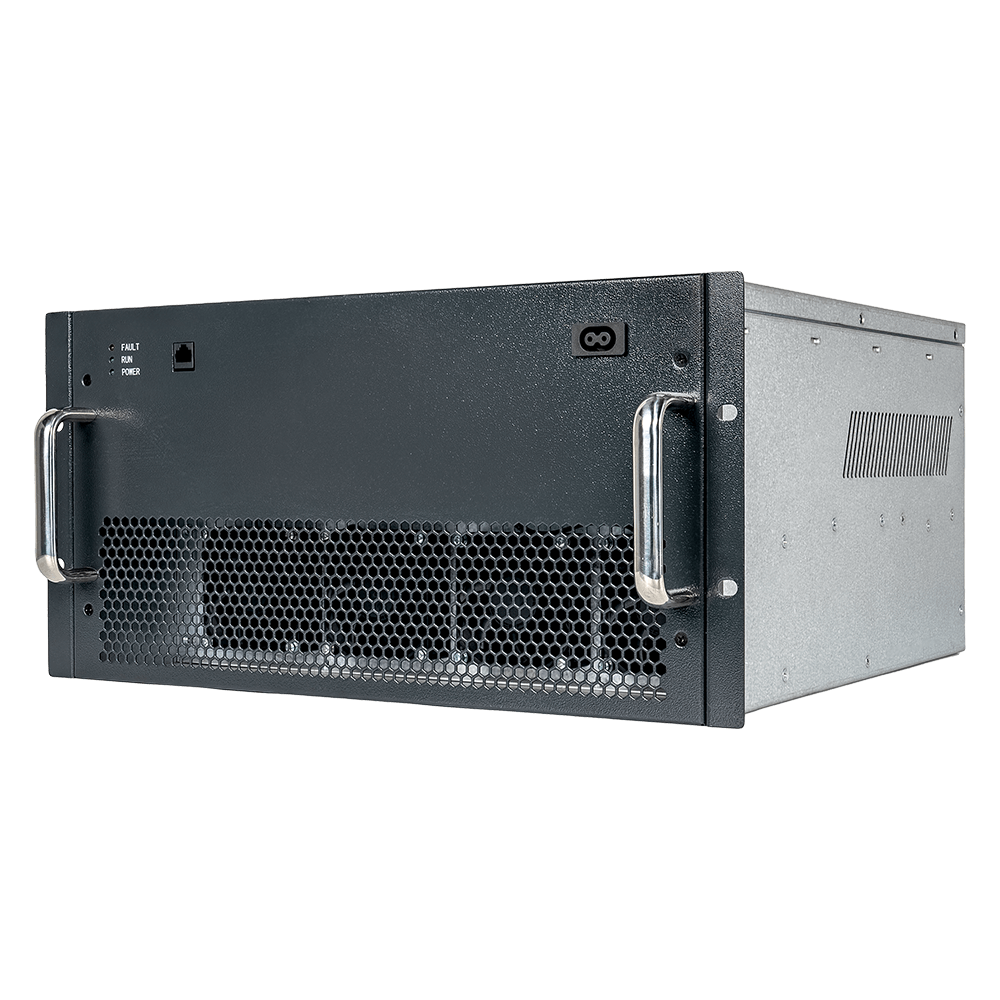

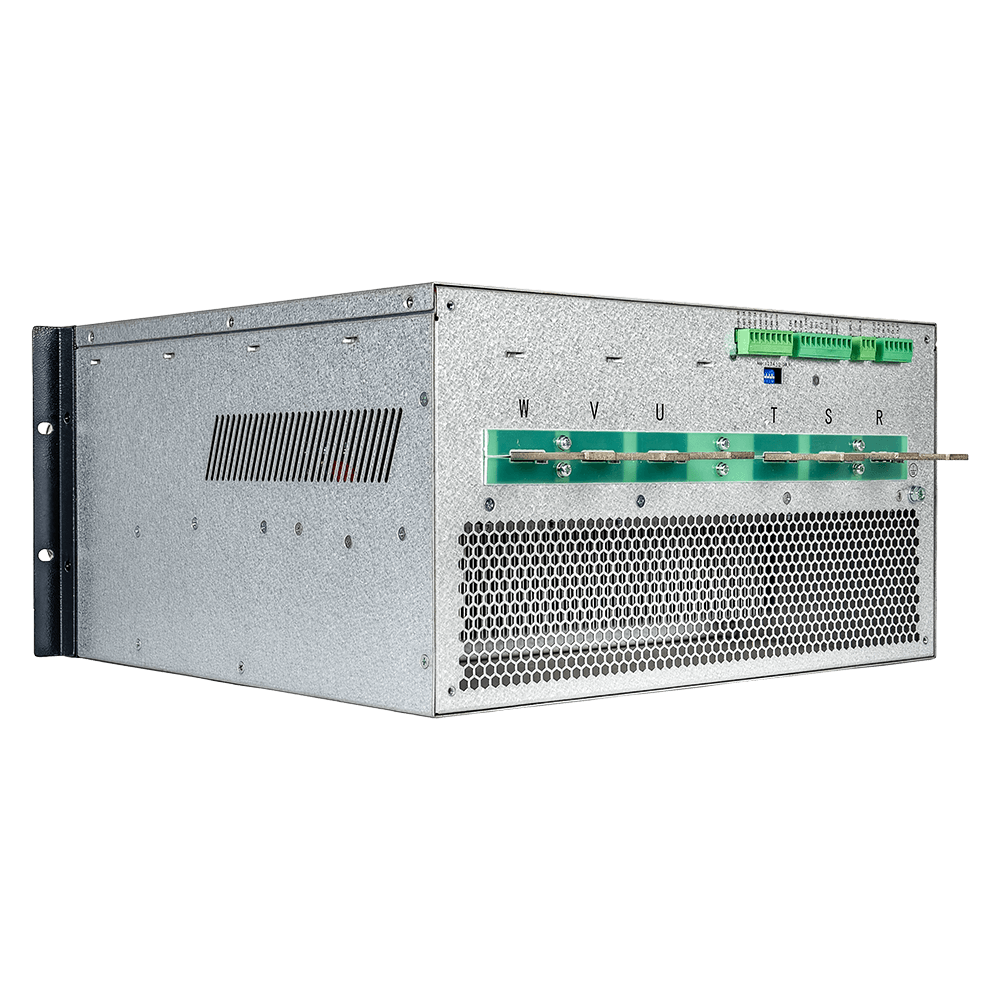

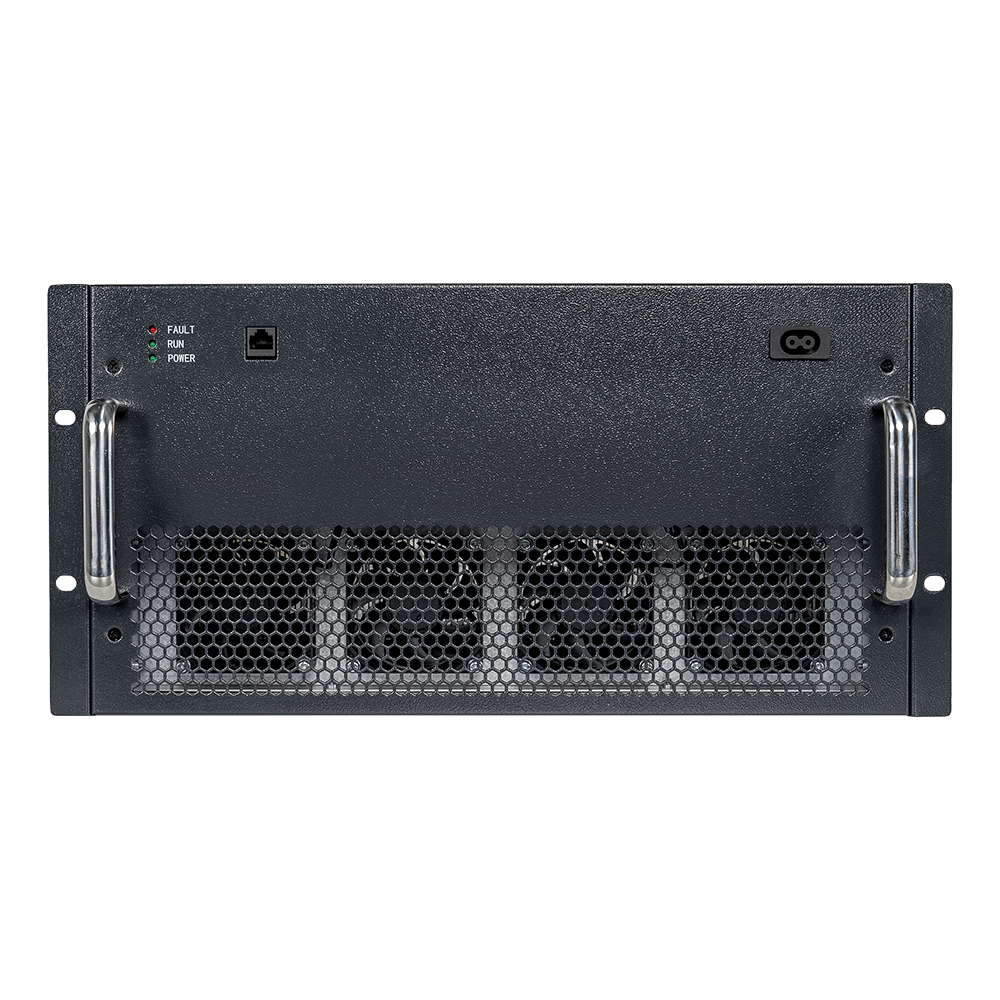

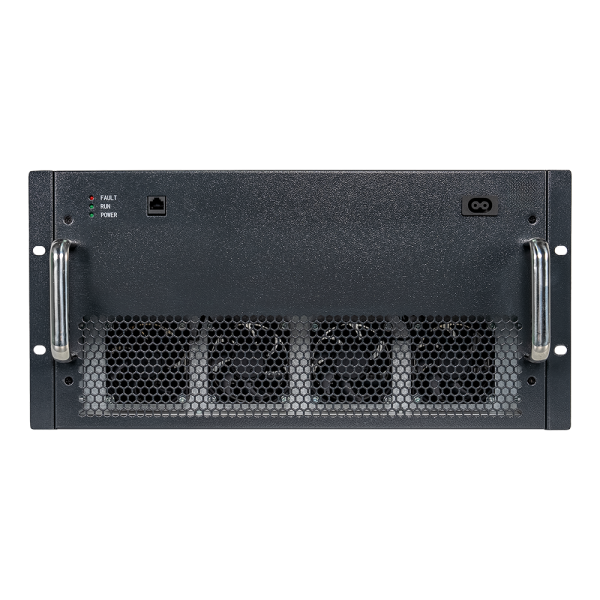

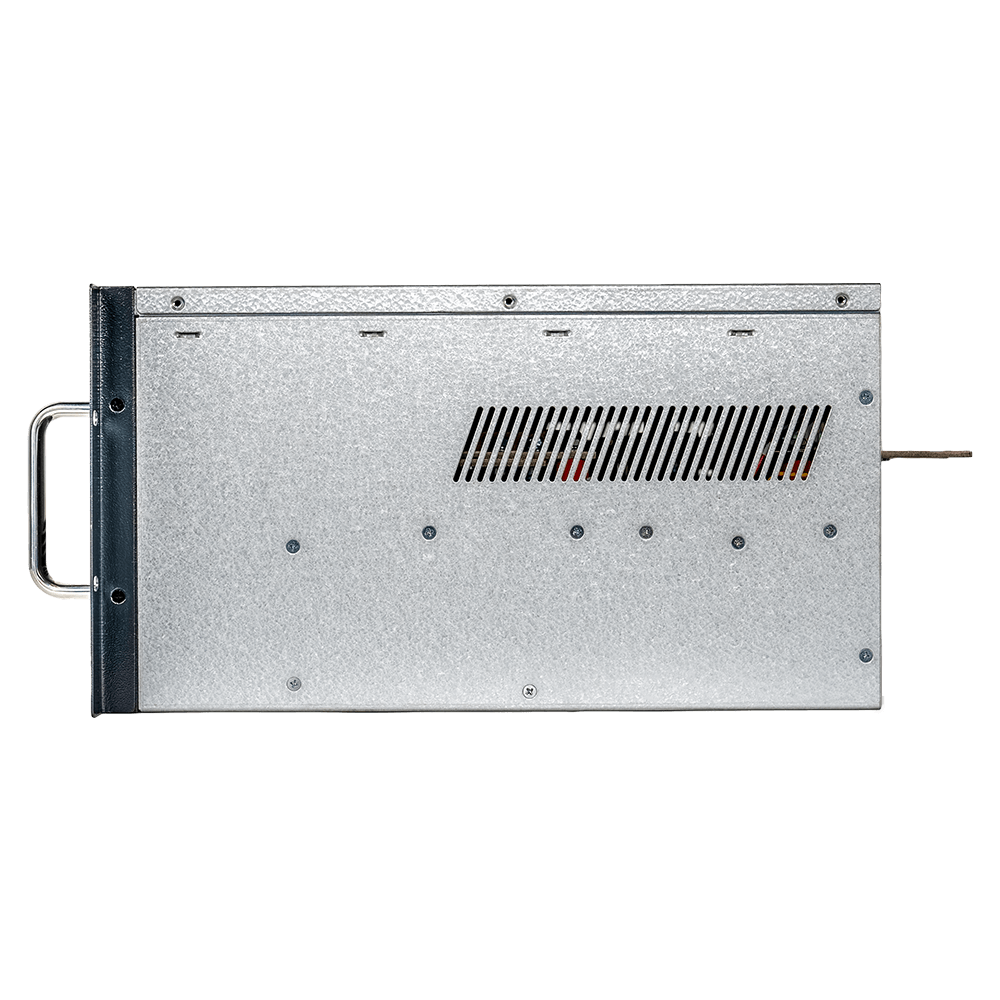

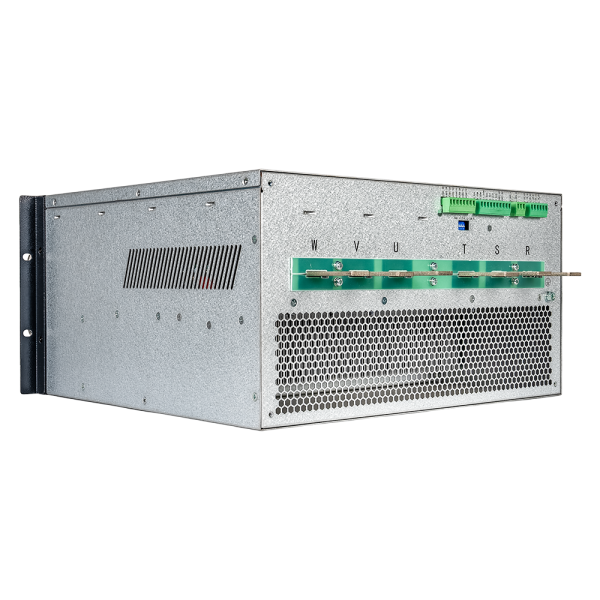

1. ESTS200/500-M 靜態切換開關概述
當儲能系統需要為重要負載提供備用電源時，儲能系統需要配備STS，以便在電網斷電時將儲能系統和重要負載與電網斷開。通過這種方式，儲能可以為關鍵負載提供不間斷的備用電源。
2. 特點
- 智能化：智能化操作，具有CAN、485、以太網等通訊接口;
- 響應：電網與微電網智能快速分離，開關電源電路（≤20ms）
- 可靠：高可靠性后備設計（快速開關和旁路開關并聯設計），確保重要負載不中斷
- 方便：前維護設計，便于操作和維護

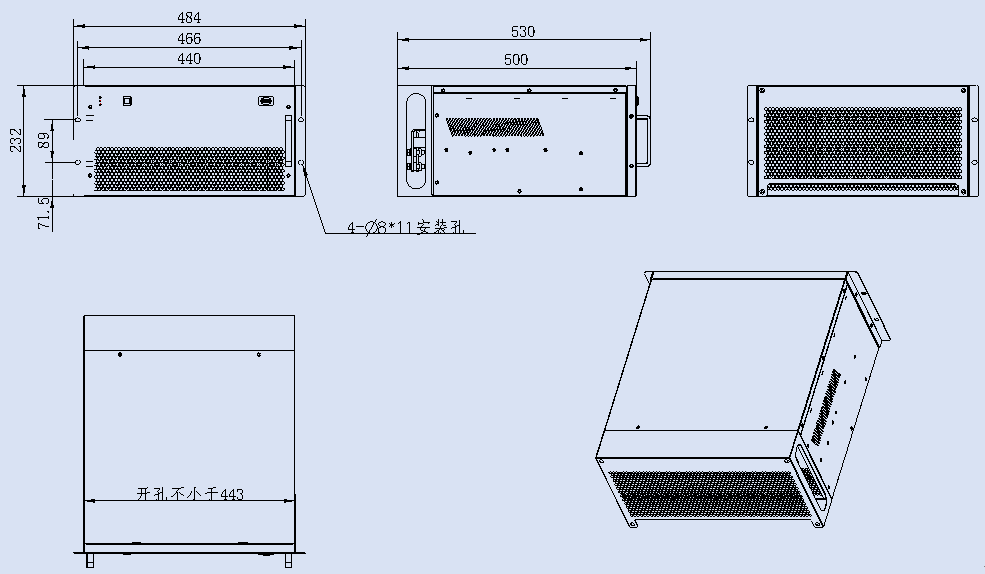

3. 產品尺寸
4. 產品規格
| 型號 | ESTS200-M | ESTS500-M |
| 效率 | ||
| 最大效率 | >99.5% | |
| 電網/負載 | ||
| 電網連接 | 三相三線 | |
| 額定功率(kW) | 200 | 500 |
| 最大實在功率(kVA) | 205 | 550 |
| 額定電壓(V) | 220/380,230/400 | |
| 最大電流(A) | 318 | 794 |
| 額定電壓(V) | 400 | |
| 額定頻率(Hz) | 50/60 | |
| 并離網切換時間 | 20 | |
| 離并網切換時間 | 0 | |
| 特征&保護 | ||
| 過壓保護 | 有 | |
| 過流保護 | 有 | |
| 頻率監測 | 有 | |
| 相位監測 | 有 | |
| 常規參數 | ||
| 工作溫度范圍(℃) | -25～+60 | |
| 工作濕度范圍 | 0%RH～95%RH,無冷凝 | |
| 最高工作海拔 | 4000(2000以上降額) | |
| 冷卻方式 | 智能風冷 | |
| 通訊 | RS485/CAN | |
| 重量 | 22 | 32 |
| 尺寸W*D*H(mm) | 440*425*232 | 440*500*232 |
| 防護等級 | IP20 | |
4. 典型應用
與儲能ACDC模塊協同工作，形成儲能系統，為關鍵負載提供備用電源。
