恩玖科技所有電能產品質量均通過CCIC南方檢測有限公司第三方檢測，獲得CQC證書。
為了方便合作伙伴了解恩玖科技電能質量產品的性能，我將基于CCIC-SET發布的靜止無功發生器SVG測試報告，與大家分享完整的SVG測試報告。

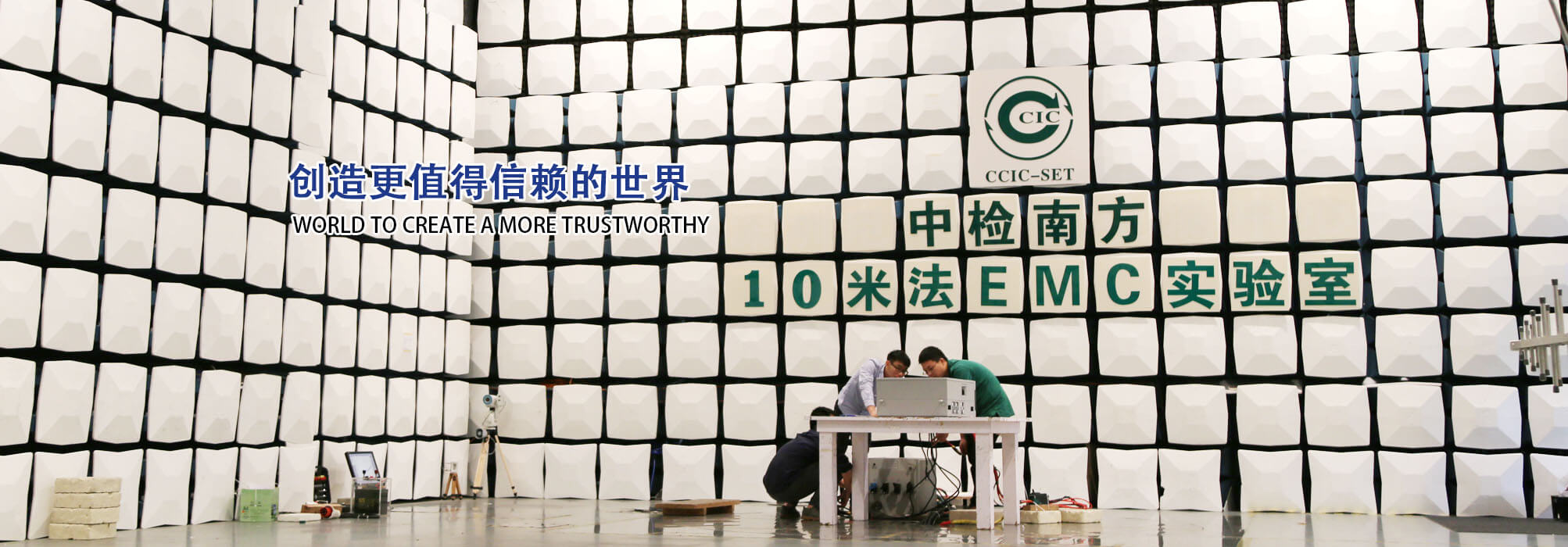

關于CCIC-SET公司
CCIC南方檢測有限公司成立于1985年，是中國檢驗認證集團（CCIC）的控股公司，具有獨立法人資格的第三方檢驗檢測技術機構。先后獲得“國家質量認證資質單位（CMA）”、“中國合格評定國家認可委員會（CNAS）認可實驗室”、“中國質量認證中心（CQC）合同實驗室”、“德國萊茵TUV授權第三方檢測實驗室”等20多項中外重要資質。
恩玖科技靜止無功發生器SVG測試報告背景
申請?zhí)枺篤2019CQC020018-467031
報告編號： C-02101-V202008674（XG1）
產品名稱：SVG
型號： SinE-100S44L
檢測機構：中檢南方檢測有限公司
竣工日期：2020年4月3日
申請人：享受權力
試驗依據標準：DL/T 1216-2013《配電網靜態無功補償裝置技術規范》
測試樣品說明和說明
主要部件
濾波電容器、濾波電感器、IGBT、直流母線電容器、保險絲、控制器、風扇
操作模式
設備上電后自動啟動，系統進入正常工作狀態。
控制方式
器件控制系統采集并檢測負載信號，通過控制算法分析負載側無功電流，通過PWM控制由IGBT組成的轉換器模塊主動發出與負載側無功電流幅度相同、方向相反的無功電流。電流抵消電網中的無功電流，從而實現補償無功功率的功能。
工作單位
污染等級PD2，工作環境溫度為-25°C-45°C，額定功率工作環境溫度為45°C，環境溫度大于45°C，采用降額。工作海拔在2000m以下，當海拔大于2000m時，采用降額。環境相對濕度為5%-95%，無冷凝。
工作原理圖
測試項目和結果
| 序列 | 測試項目 | 測試結果 | |
| 1 | 目視和結構檢查 | 合格 | |
| 2 | 防護等級測試 | 合格 | |
| 3 | 電氣間隙和爬電距離檢測 | 合格 | |
| 4 | 介電強度測試 | 絕緣電阻驗證 | 合格 |
| 5 | 工頻耐壓試驗 | 合格 | |
| 6 | 雷擊測試 | 不適用 | |
| 7 | 換向鏈端子之間的交流電壓測試 | 不適用 | |
| 8 | 精度測量測試 | 合格 | |
| 9 | 保護測試 | 合格 | |
| 10 | 溫升試驗 | 合格 | |
| 11 | 性能測試 | 連續工作范圍測試 | 合格 |
| 12 | 電壓控制測試 | 不適用 | |
| 13 | 恒無功控制試驗 | 合格 | |
| 14 | 無功跟蹤控制試驗 | 合格 | |
| 15 | 功率因數控制測試 | 合格 | |
| 16 | 階躍響應測試 | 合格 | |
| 17 | 損失評估 | 合格 | |
| 18 | 諧波測試 | 合格 | |
| 19 | 輸出諧波測試 | 合格 | |
| 20 | 諧波補償測試 | 合格 | |
| 21 | 連續運行測試 | 合格 | |
| 22 | 噪音測試 | 合格 | |
| 23 | 電磁兼容性測試 | 輻射電磁場干擾測試 | 合格 |
| 24 | 快速瞬態干擾測試 | 合格 | |
| 25 | 突發干擾測試 | 合格 | |
| 26 | 靜電放電干擾測試 | 合格 | |
| 27 | 電話和無線電干擾測試 | 合格 | |
重要測試項目和結果
介電強度測試 絕緣電阻驗證
測量和觀察結果：
相導體間：>100MΩ
相導體與殼體之間：>100MΩ
介電強度測試 工頻耐壓測試
施加電壓為：2500Vac樣品無放電現象，無損傷
施加電壓為：3750Vac樣品無放電現象，無損傷
精度測量測試
100%額定電感無功輸出時的相對誤差
| 電壓/電流 | 顯示值 | 測試值 | 錯誤值 | |
| 電壓 | A | 229 | 228.939 | 0.03% |
| B | 229 | 228.687 | 0.14% | |
| C | 229.1 | 229.889 | -0.34% | |
| 電流 | A | 149.7 | 149.069 | 0.42% |
| B | 146.2 | 145.995 | 0.14% | |
| C | 152.6 | 152.436 | 0.11% | |
100% 額定容性無功功率輸出時的相對誤差
| 電壓/電流 | 顯示值 | 測試值 | 錯誤值 | |
| 電壓 | A | 236 | 235.245 | 0.32% |
| B | 236.7 | 236.054 | 0.27% | |
| C | 236.4 | 236.459 | -0.02% | |
| 電流 | A | 145 | 144.899 | 0.07% |
| B | 142 | 141.972 | 0.02% | |
| C | 148.2 | 148.038 | 0.11% | |
保護測試
- 該設備具有上電自檢功能。自檢異常時，所有操作鎖定，報警指示燈亮。
- 設備具有同步信號;
- 保護功能
| 保護項目 | 測試過程 | 差異 |
| 直流母線過電壓 | 器件一半直流母線的過壓保護值為390v。當直流母線電壓上升到390.25v時，設備立即報告“總線過壓”并停止運行，報警指示燈亮。 | <±5% |
| 直流母線欠壓 | 器件半直流母線的過壓保護值為300V。當直流母線電壓上升到299.8v時，設備立即報告“總線欠壓”并停止運行，報警指示燈亮。 | <±5% |
| 驅動板故障 | 斷開驅動器電纜，停止設備進行保護，報警指示燈亮起。 | 合格 |
| 器件過溫保護 | 器件的NTC過熱保護值設置為80°C。當溫度達到79.8°C時，設備立即報告“溫度異常”并停止運行，報警指示燈亮。 | <±5% |
| 交流過電壓 | 將器件的過壓保護值設置為268v，并緩慢增加輸入電壓。當電壓達到268.9v時，設備將立即報告“電網過壓”并停止運行，報警指示燈將亮起。 | <±5% |
| 交流欠壓 | 將器件的欠壓保護值設置為130v，并緩慢降低輸入電壓。當電壓達到131.9v時，設備立即報告“電網欠壓”并停止運行，報警指示燈亮。 | <±5% |
| 過電流 | 單模塊過流保護值設置為160A。當模擬迅速將輸出電流增加到154.6a時，器件立即報告“輸出過電流”并停止運行，報警指示燈亮起。 | <±5% |
| 冷卻系統異常 | 如果模擬設備的風扇出現故障，設備將立即報告“風扇故障”，報警指示燈將亮起。 | 合格 |
溫升試驗
環境溫度（°C）： 25.3
測試電流：主電路150A
連接導體：截面積50㎡，長度不小于2m
| 測量點 | 溫升 K | 溫升極限 K |
| R5軟啟動電阻 | 12.5 | 30 |
| L2 電感 | 35.7 | 125 |
| F1 保險絲 | 29.9 | 65 |
| L13 電感 | 24.2 | 125 |
| L14 電感 | 30.5 | 125 |
| M4 T1變壓器 | 33.1 | 125 |
| 拉力賽7接力賽 | 36.3 | 45 |
| T3變壓器 | 34 | 45 |
| T6 線圈 | 16.7 | 125 |
| C7電容 | 20.4 | 45 |
| C19濾波電容器 | 16 | 45 |
| U9主芯片 | 29.3 | 90 |
| U10主芯片 | 30.5 | 90 |
| 外殼 | 10.2 | 20 |
| 人機界面 | 10 | 20 |

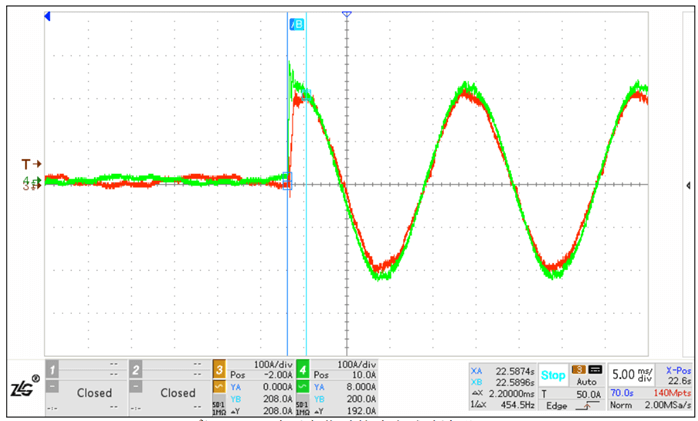

性能測試：階躍響應測試
| 階躍響應時間（毫秒） | |
| 0~100kVar | 2.2 |
| 100 千瓦 ~0 | 2.96 |
| 0~-100kVar | 4.76 |
| -100 千瓦 ~0 | 1.84 |
| 100 千瓦 ~-100千瓦 | 7.8 |
| -100 千瓦 ~100千瓦 | 3.88 |
性能測試：運營效率
在額定電壓和額定電流條件下運行時，測量的損耗值如下：
| 設置值
（千瓦） |
測得的有功功率
（千瓦） |
損失 | |
| 允許值 | 測量值 | ||
| 101.402 | 2.445 | 2.50% | 2.41% |
| -100.824 | 2.432 | 2.50% | 2.41% |
性能測試：功率因數控制測試
將設備設置為功率因數控制模式，并調整目標功率因數設置值，使設備輸出從最大感性無功電流變?yōu)樽畲笕菪詿o功電流。測得的功率因數數據如下：
| 功率因數設定值 | 階段 | 負載功率因數 | 電網PF | 差異 |
| 0.9 | A | 0.6 | 0.89527 | -0.52% |
| B | 0.6 | 0.88876 | -1.24% | |
| C | 0.6 | 0.87994 | -2.22% | |
| -0.9 | A | 0.6 | 0.90274 | 0.27% |
| B | 0.6 | 0.90759 | 0.84% | |
| C | 0.6 | 0.90801 | 0.89% | |
| 0.9 | A | 0.6 | 0.90752 | 0.83% |
| B | 0.3 | 0.90714 | 0.79% | |
| C | 0.95 | 0.89889 | -0.12% | |
| -0.9 | A | 0.6 | 0.91494 | 1.66% |
| B | 0.3 | 0.89524 | -0.52% | |
| C | 0.95 | 0.89795 | -0.22% |
性能測試：輸出諧波測試
在恒功率無功控制模式下，額定感輸出容量和額定容性輸出容量分別測試輸出電流的總諧波電流畸變率。數據如下：
| 設置值
(kVar) |
THDi (%) | ||
| A | B | C | |
| 100 | 2.198 | 2.255 | 2.721 |
| -100 | 2.456 | 2.784 | 2.82 |
性能測試：補償諧波測試
補償前后，各電流的三相電流大小、波形、諧波含量與系統總諧波電流畸變率應滿足諧波后和諧波前電流均方根值之比≤50%。
主電路輸入為230V，諧波源發出的諧波電流小于等于13階。補償前后的諧波電流值由功率分析儀記錄。諧波后和諧波前電流均方根值的計算比值如下：
| A | B | C | |
| 補償前諧波電流值（A） | 98.583 | 99.001 | 99.019 |
| 補償后諧波電流值（A） | 18.089 | 18.291 | 17.842 |
| 后諧波與前諧波電流rms值之比(%) | 18.35 | 18.48 | 18.02 |
性能測試：噪聲測試
額定負載和環境噪聲≤40dB;距離噪聲源水平位置1m，器件測得的最大噪聲為≤70dB。
| 噪音（分貝） | |||
| 向前 | 返回 | 左 | 右 |
| 54.6 | 50.1 | 49.8 | 52.1 |
性能測試：輻射電磁場干擾測試
判斷標準
| 功能 | 驗收標準 |
| 保護 | 在指定限制內的正常性能 |
| 指揮與控制 | |
| 測量 | |
| 人機界面和警報 | |
| 通信 |
測試類型：室內類型
應用現場：模塊
樣品和天線之間的距離：3m
極性： H/V
頻率范圍：80兆赫-2.7千兆赫
測試電平：10V/m
設備顯示和工作應正常。

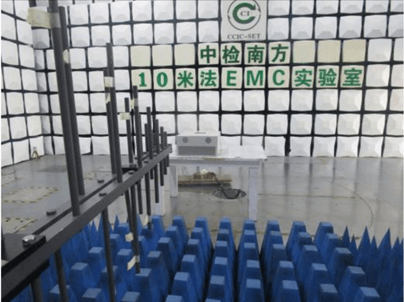

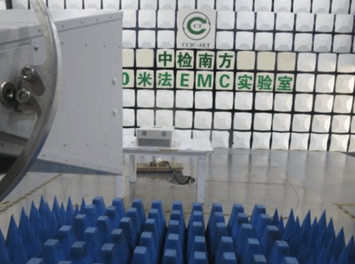

測試設備布局圖
在整個測試過程中沒有危險或不安全的后果，EUT在測試后工作正常，顯示出抗干擾能力。符合確定標準。
性能測試：突發干擾測試
判斷標準：
| 特征 | 驗收標準 |
| 保護 | 在指定限制內的正常性能 |
| 命令與控制 | 在指定限制內的正常性能 |
| 測量 | 性能在測試期間暫時下降，并在測試后恢復，而不會丟失存儲的數據 |
| 人機界面和視覺警報 | 測試期間性能暫時降低或功能喪失，測試后自我恢復，存儲的數據不會丟失 |
| 數據通信 | 誤碼率可能會在不丟失傳輸數據的情況下增加 |
- 應用位置：線- 線
測試電壓：1KV
測試極性： +， –
振蕩頻率：0.1 MHz
重復頻率：40次/秒
應用時間：2分鐘
設備顯示和工作應正常。
- 應用位置：線- 線
測試電壓：1KV
測試極性： +， –
振蕩頻率：1兆赫
重復頻率：400次/秒
應用時間：2分鐘
設備顯示和工作應正常。
- 應用位置：線- 地
測試電壓：2.5KV
測試極性： +， –
振蕩頻率：0.1 MHz
重復頻率：40次/秒
應用時間：2分鐘
設備顯示和工作應正常。
- 應用位置：線- 地
測試電壓：2.5KV
測試極性： +， –
振蕩頻率：1兆赫
重復頻率：400次/秒
應用時間：2分鐘
設備顯示和工作應正常。

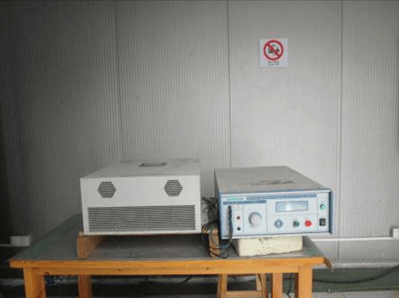

下圖顯示了測試布局：
性能測試：靜電放電測試
判斷標準：
| 特征 | 驗收標準 |
| 保護 | 在指定限制內的正常性能 |
| 命令與控制 | 在指定限制內的正常性能 |
| 測量 | 性能在測試期間暫時下降，并在測試后恢復，而不會丟失存儲的數據 |
| 人機界面和視覺報警 | 測試期間性能暫時降低或功能喪失，測試后自我恢復，存儲的數據不會丟失 |
| 數據通信 | 誤碼率可能會在不丟失傳輸數據的情況下增加 |
設備上電后，將應用以下干擾信號：
施加電壓值：8kV
放電電壓極性：正、負極
放電方式：空氣放電
實施：直接放電
放電次數：10次
兩次放電之間的時間間隔：1s
應用場所：外殼、間隙和操作面板
測試后，設備顯示并正常工作。
施加電壓值：6kV
放電電壓極性：正、負極
放電方式：接觸放電
實施：直接排放和間接排放
放電次數：10次
兩次放電之間的時間間隔：1s
應用部位：金屬外殼、聯軸器板
測試后，設備顯示并正常工作。
下圖顯示了測試設備的布局：
在整個測試過程中沒有危險或不安全的后果，EUT在測試后正常工作，顯示出抗干擾能力。符合確定標準。
