1. EMGS100-TM(H) 光儲一體機概述
混合光儲一體機集成了MPPT光伏，儲能雙向ACDC逆變器，STS和EMS等，可以連接到光伏和電池，為負載提供并網和備用電源。

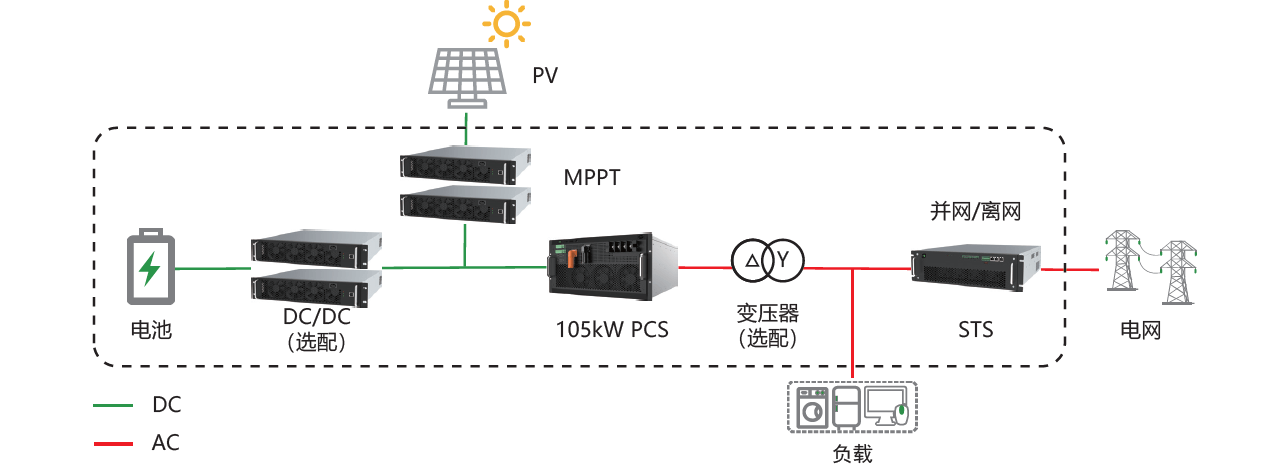

2. 電氣原理圖
3. 產品規格
| 規格型號（*） | EMGS100-TM | EMGS100-TMH | ||
| 輸入（光伏） | ||||
| 最大輸入功率 | 50kW*2 | |||
| PV最大開口電壓 | 900V（*） | |||
| MPPT工作電壓范圍 | 180V～800V | |||
| MPPT數量 | 2 | |||
| 輸入（電池） | ||||
| 電池類型 | 鋰電池/鉛酸電池 | |||
| 最大充電功率 | 100kW | 150kW | ||
| 最大放電功率 | 110kW | |||
| 工作電壓范圍 | 250V～810V | 615V～950V | ||
| 最大充電電流 | 200A | 244A | ||
| 最大放電電流 | 200A | 171A | ||
| 交流側 | ||||
| 電網連接 | 三相三線/三相四線 | |||
| 額定輸出功率 | 100kVA | |||
| 最大輸出功率 | 110kVA | |||
| 最大電網輸入功率 | 200kVA | |||
| 額定電網頻率 | 50/60Hz | |||
| 額定輸出電流 | 144A | |||
| 隔離變壓器 | 選配 | |||
| 過載能力 | 110% 長期 | |||
| 功率因數 | 0.99/-1~1 | |||
| 系統參數 | ||||
| 特征&保護 | 防孤島保護，直流反接保護，絕緣檢測，直流浪涌保護，交流浪涌保護， 直流短路保護，交流過流保護，交流短路保護、交流欠過壓保護 |
|||
| 工作溫度 | -25℃～55℃（45℃開始降額） | |||
| 工作濕度 | 5%~95%RH，無凝露 | |||
| 海拔高度 | 4000m（2000m開始降額） | |||
| 冷卻方式 | 智能風冷 | |||
| 通訊方式 | 以太網/4G/RS485/CAN | |||
| 重量 | 455kg（IP20等級) | 605kg（IP54等級) | 490kg（IP20等級) | 640kg（IP54等級) |
| 重量（帶變壓器） | 785kg（IP20等級) | 935kg（IP54等級) | 820kg（IP20等級) | 970kg（IP54等級) |
| 尺寸（寬 × 高 × 深） | 1100 × 1960 × 1050mm（IP20等級) | |||
| 1100 × 1960 × 1000mm（IP54等級) | ||||
| 防護等級 | IP20/IP54 | |||
| 保護等級 | I | |||
| 過電壓等級 | II（直流側），III（交流側） | |||
| *EMGS100-TM光儲一體機配有4個DC/DC模塊；EMGS100-TMH光儲一體機配有2個DC/DC模塊 *PV具體配置請咨詢恩玖科技售前技術支持工程師 |
||||
4. 特點
- 光儲一體
光儲直流耦合，可接入多路光伏
多種光儲運行策略，按需使用 - 應用靈活
離網無縫切換，為重要負載提供后備電源
支持自發自用、微電網等應用場景 - 安全可靠
多重保護功能，可提供N+1冗余
支持與BMS、EMS和消防系統聯動 - 智慧友好
模塊化設計，容量可定制
可編程工作模式，觸摸屏控制
