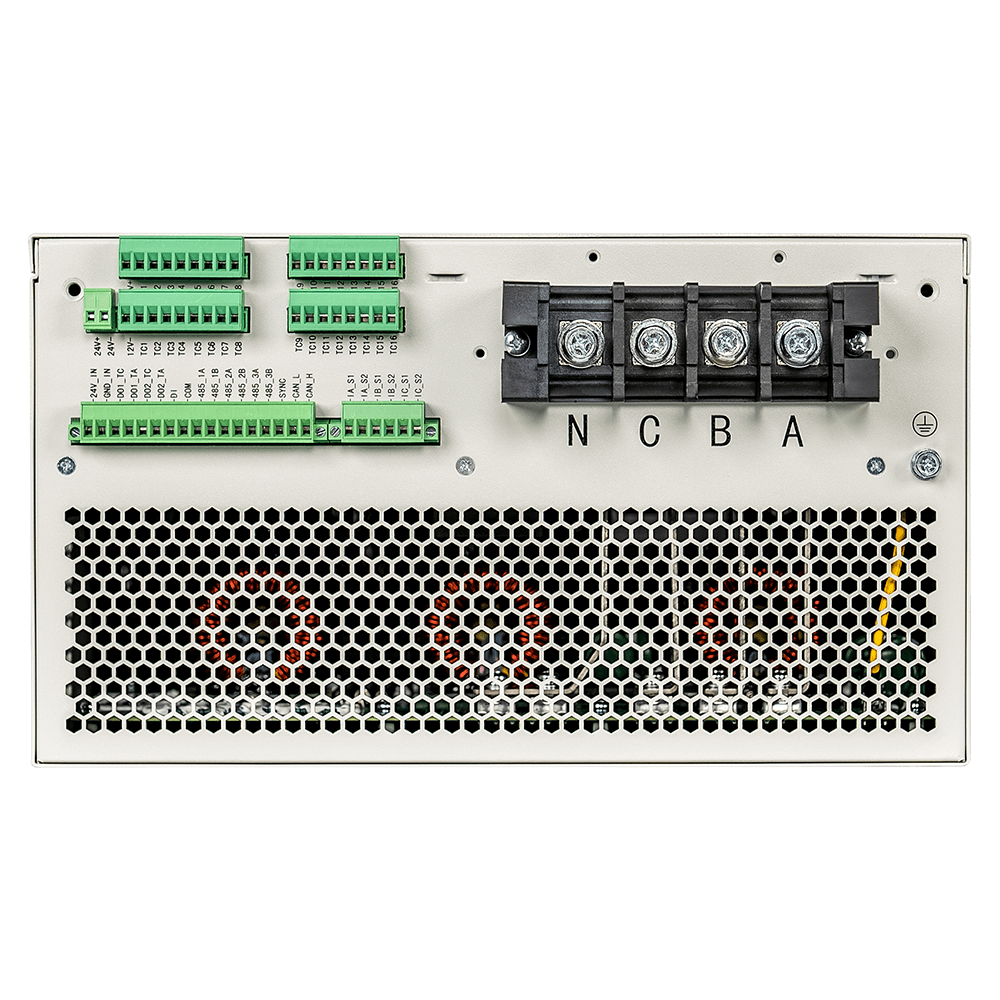

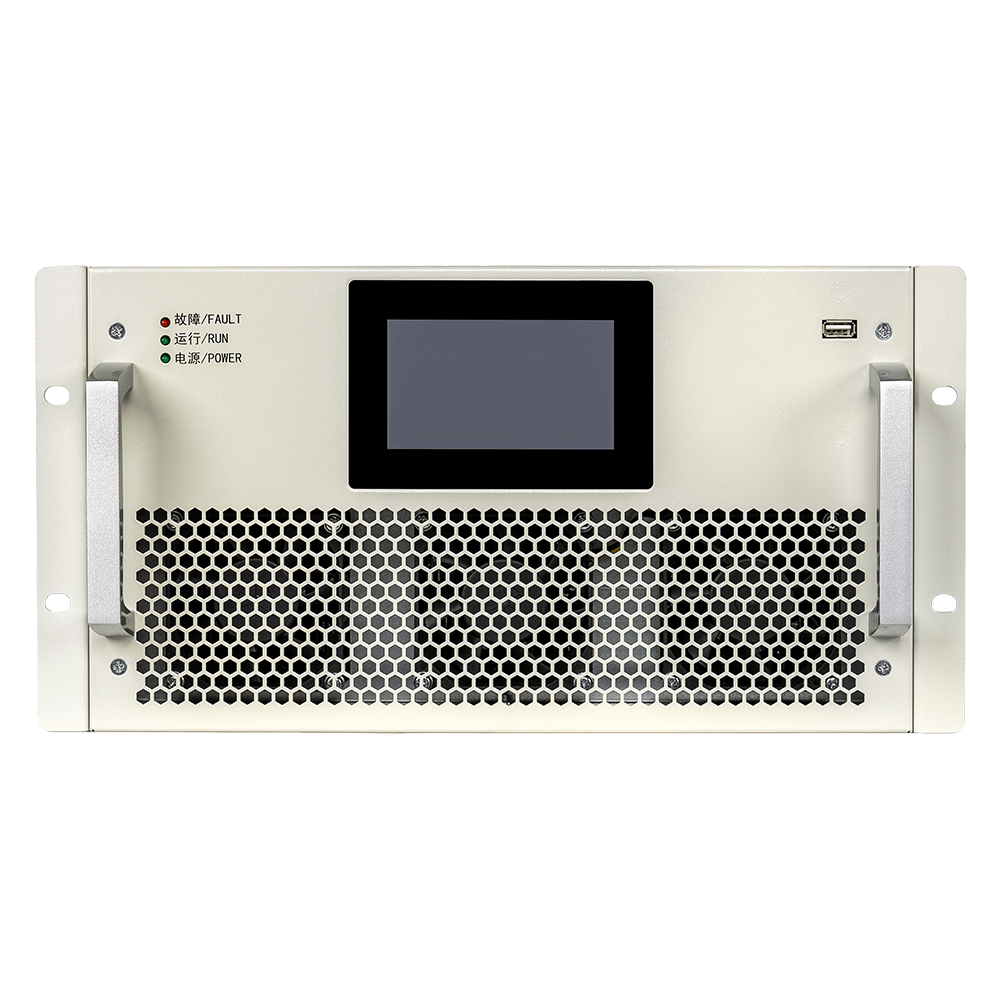

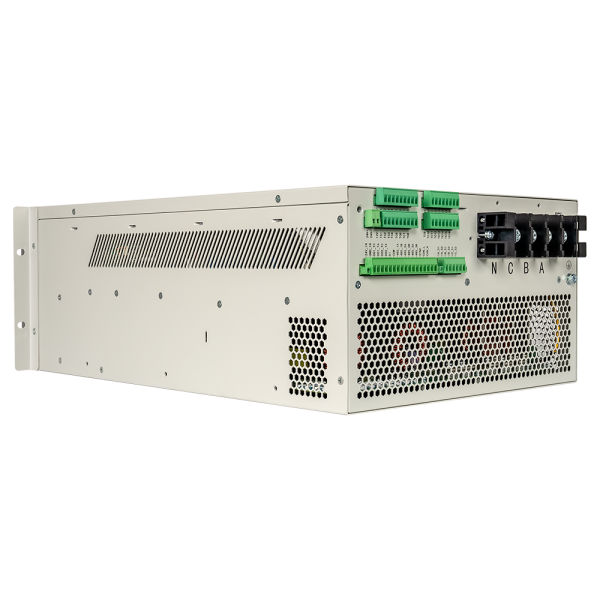

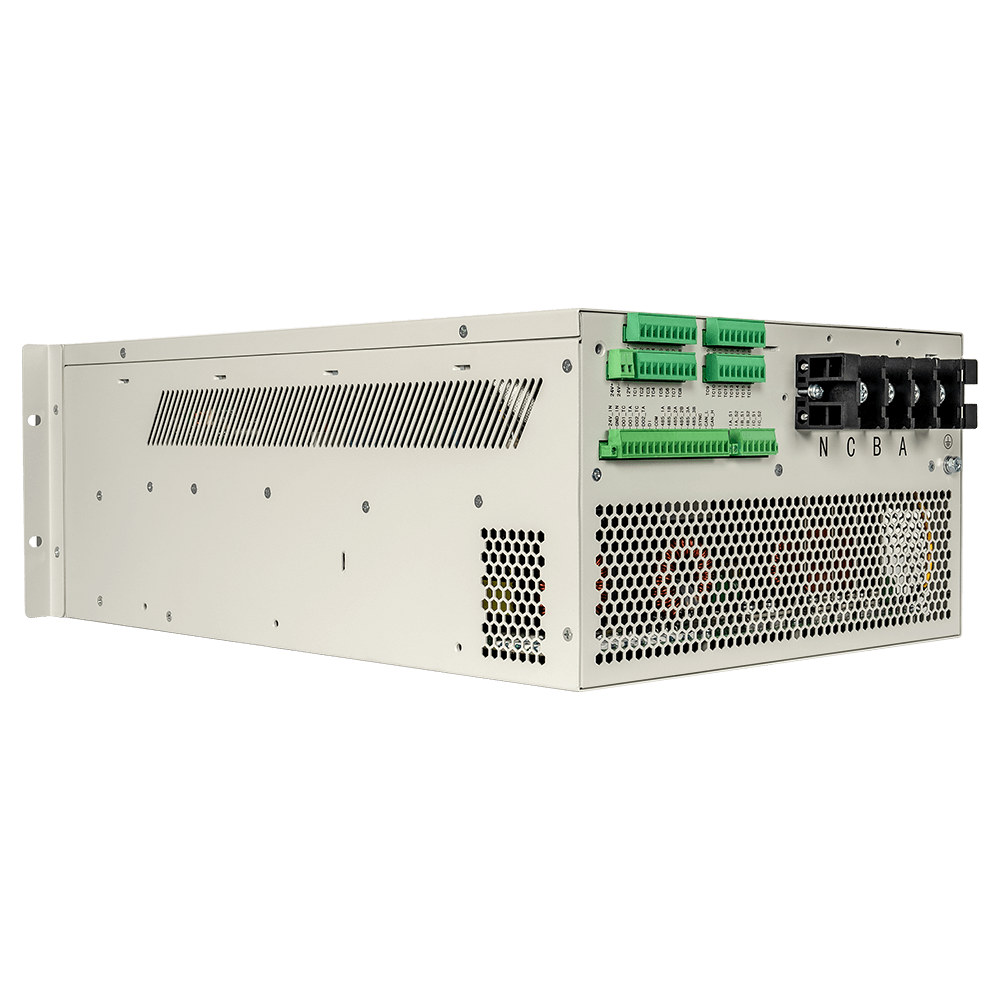

1.SINE系列APF 概述
恩玖的SINE 系列有源諧波濾波器AHF一種三電平逆變電源管理系統，用于電力諧波濾波，功率因數校正，三相負載平衡，有效降低線損，延長電力設備的使用壽命。

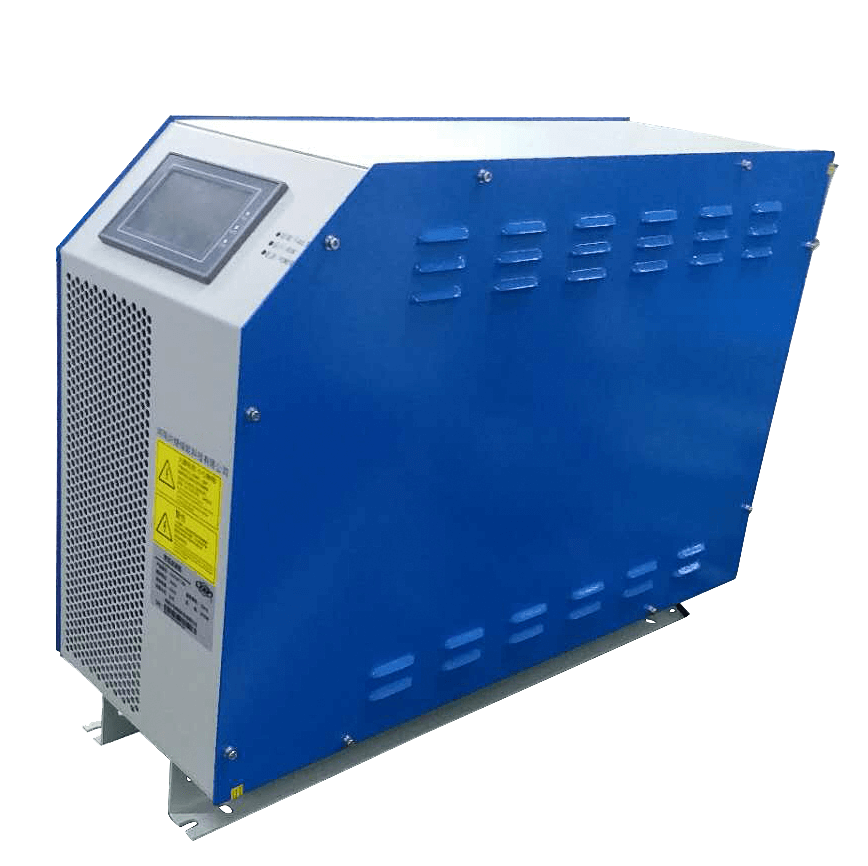

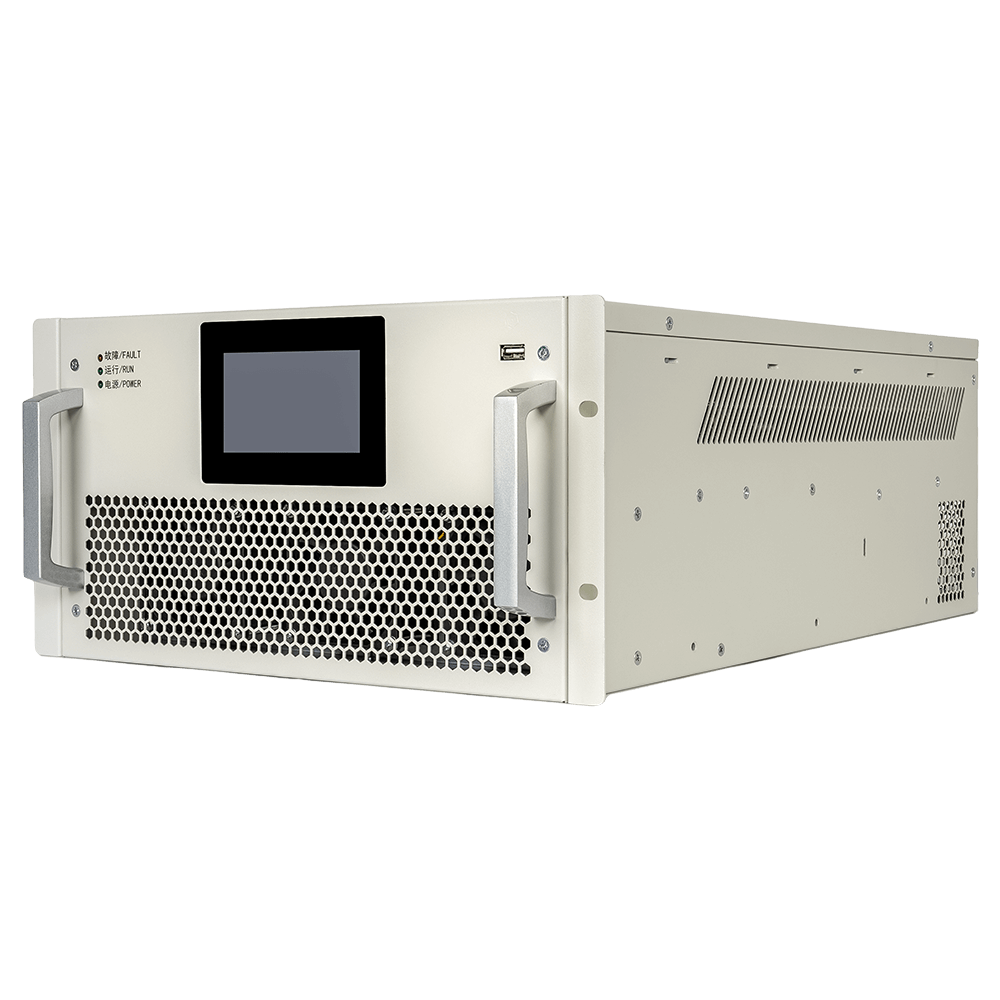

①適用機架式/壁掛式/立式等多種安裝類型；架式.330-e1723017632223.png)
②可靈活搭配組柜，便攜安裝，模塊化設計，支持智能化并機；
③內部關鍵器件選型裕量大，耐沖擊性強。
2.工作原理
恩玖的有源諧波濾波器APF與非線性負載并聯，并使用一組電流互感器（CT）來檢測負載電流。它通過其DSP芯片中的FFT算法計算每個次諧波電流，然后產生與檢測到的諧波電流幅度相同但相位角相反的補償電流，從而抵消原始負載諧波。
3.SINE APF產品規格
| SinE系列有源諧波濾波器技術數據和規格 | ||||
| APF 電氣規格 | ||||
| 額定電壓(V) | 200/400 | 480 | 690 | 800 |
| 輸入電壓范圍 | -20%~+20% | 最高電壓：500V | -20%~+10% | -20%-+850V |
| 單模塊容量(A) | 30、50、75、100、150、200 | 50、75、100、150、200 | 100 | 100 |
| 頻率(Hz) | 50/60 (-10%~+10%) | |||
| 濾波范圍 | 2次到50次可選，單次可選 | |||
| 諧波濾除能力 | 在額定負載下優于95% | |||
| CT安裝方式 | 開環或閉環（并機情況下建議開環） | |||
| 響應時間 | ≤10 | |||
| 線制 | 三相三線/三相四線 | |||
| 效率 | ≥97.5% | |||
| 功率因數控制 | 全部感性或容性電流補償0~100% | |||
| 諧波補償 | 至50次諧波，可同時選擇50次有源諧波補償 | |||
4.SINE APF功能
- 采用三電平逆變器技術，能效高
- 將負載平衡、功率因數補償和諧波濾波功能集成到一個模塊中
- 混合無功補償方案：內置16個DO端口控制普通電容，或RS485接口控制智能電容
- 精確補償，高速響應，總響應時間<10ms
- 中性線的負載平衡和卸載。
- 靈活性和模塊化
5.SINE APF應用
- 所有類型的工業裝置
- 使用變速驅動器 （VSD） 的設備
- 電弧焊設備：電弧爐（EAF）、鋼包爐（LF）、電弧焊機
- 開關電源：電腦、電視機、復印機、打印機、空調、PLC
- 不間斷電源系統
- 數據中心
- 醫療設備：MRI掃描儀，CT掃描儀，X光機和直線加速器
- 照明設備：LED、熒光燈、汞蒸氣燈、鈉蒸氣燈、紫外線燈
- 太陽能逆變器和風力發電機
