SINE SVG

恩玖的SINE系列SVG具有靈活性和模塊化,用于改善電能質量,緩解諧波,低功率因數和不平衡等電能質量問題,以確保電網電能質量和可靠性。SINE SVG適用于與電容器和電抗器形成混合Var補償(HVC)解決方案。

額定容量:35kVar/50kVar/75kVar/100kVar/120kVar/150kVar
額定輸入:200/400/480/690/800V 交流
電網頻率:50/60Hz ± 10%
功能:無功補償,三相平衡,消除諧波電流和電壓

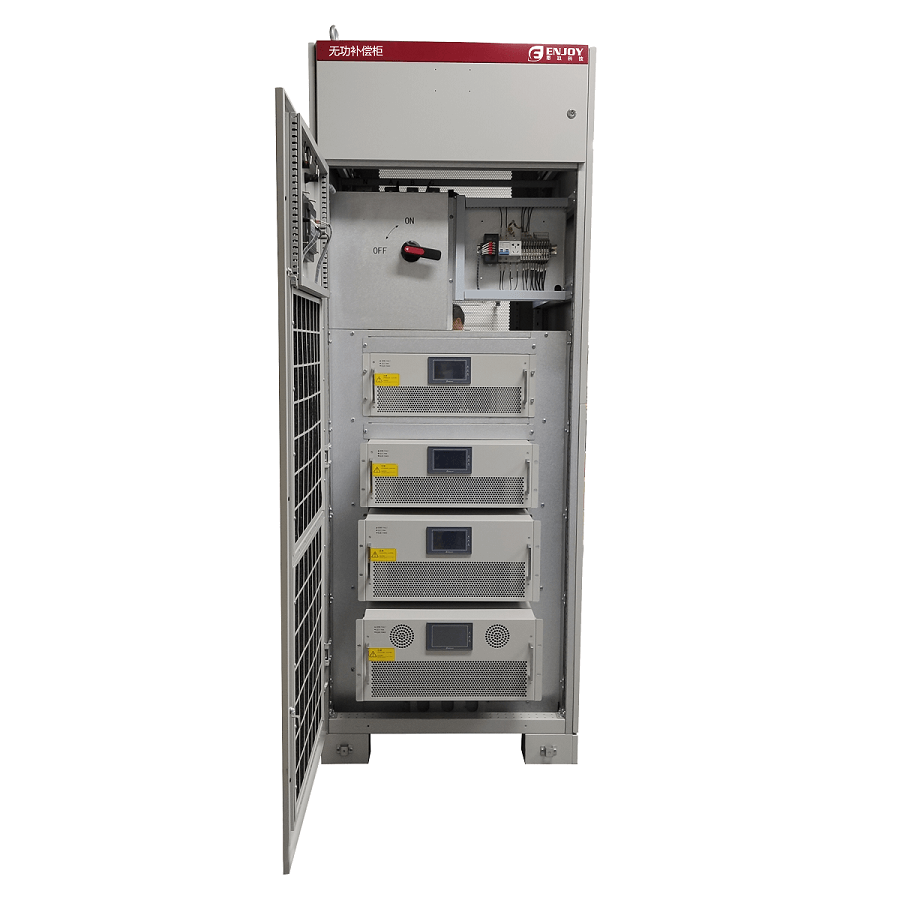

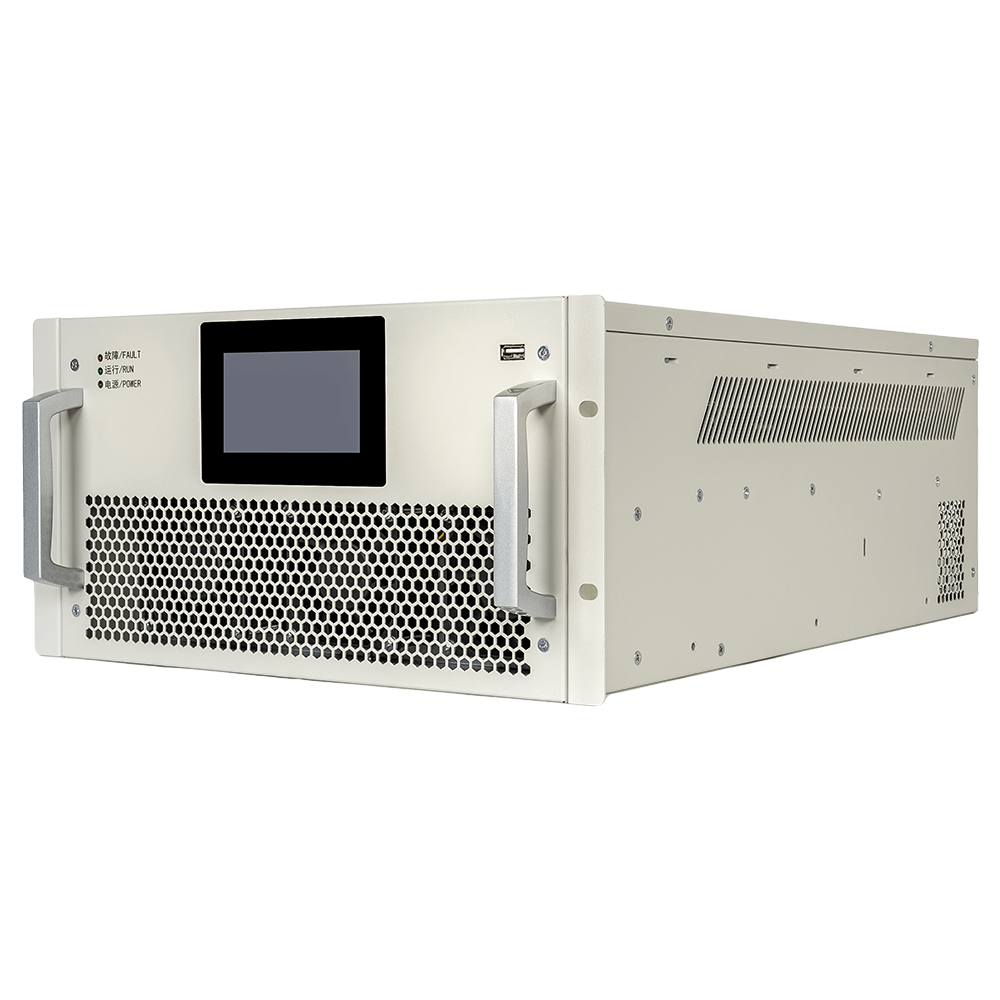

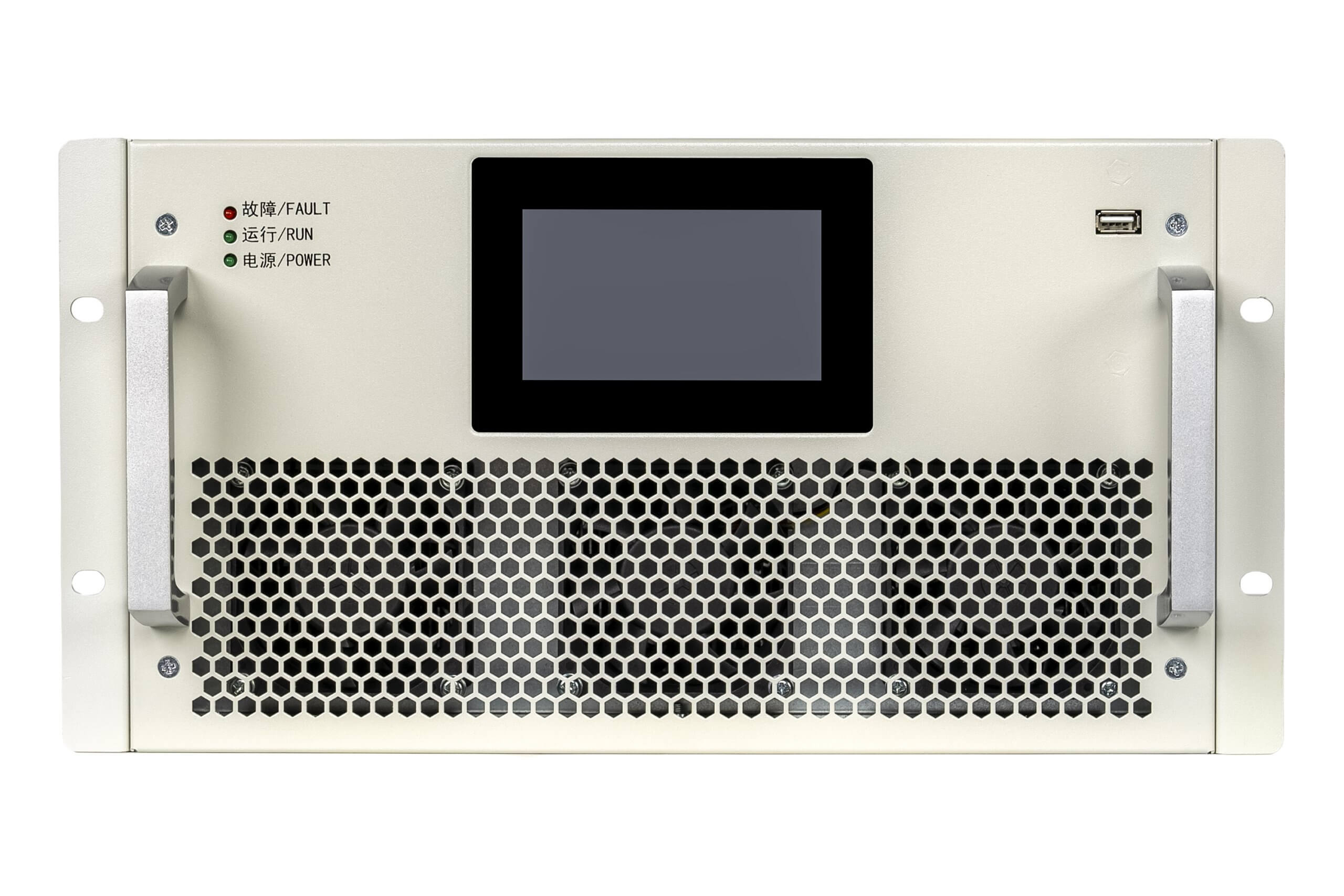

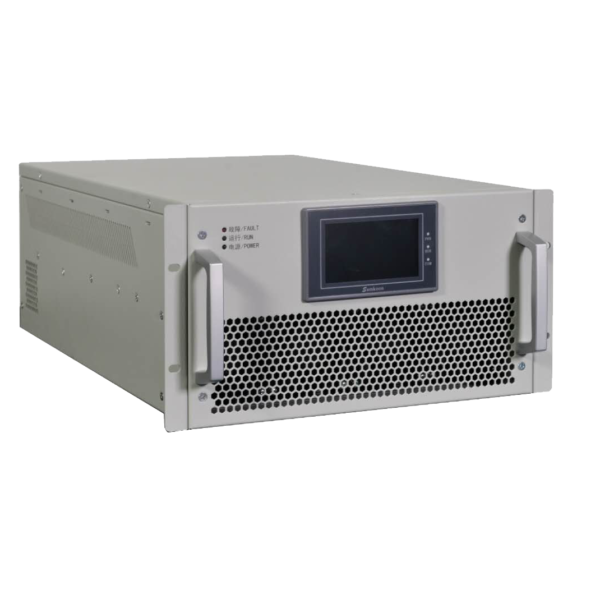

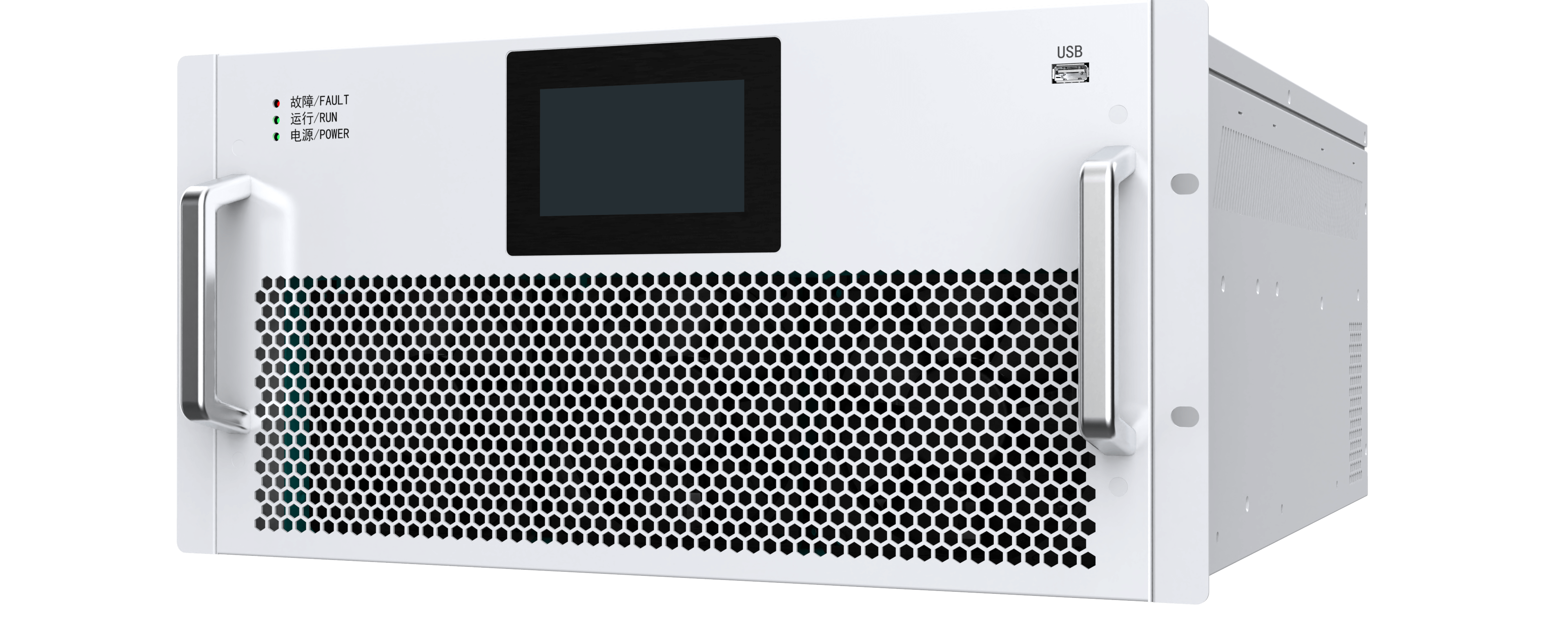

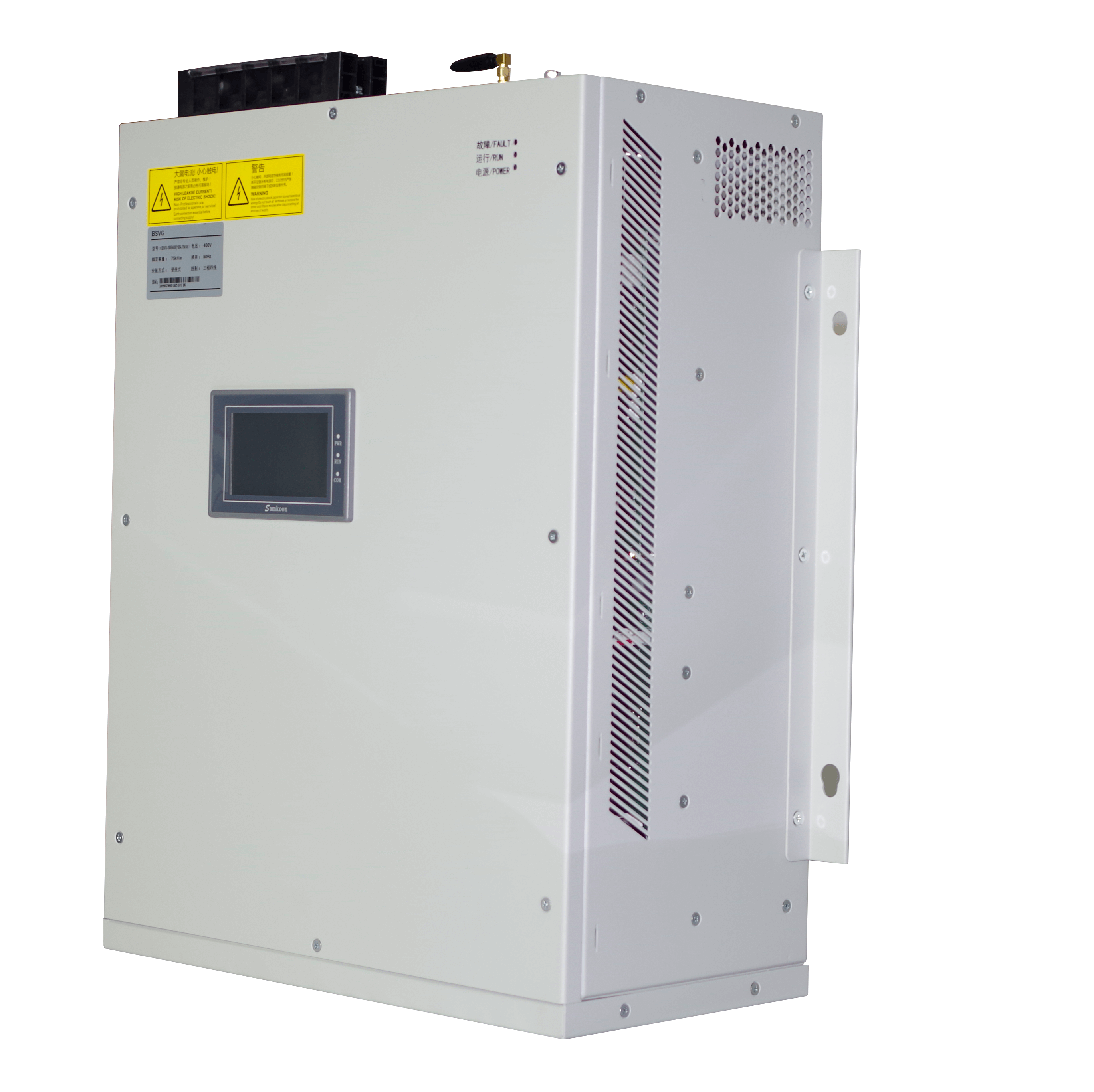

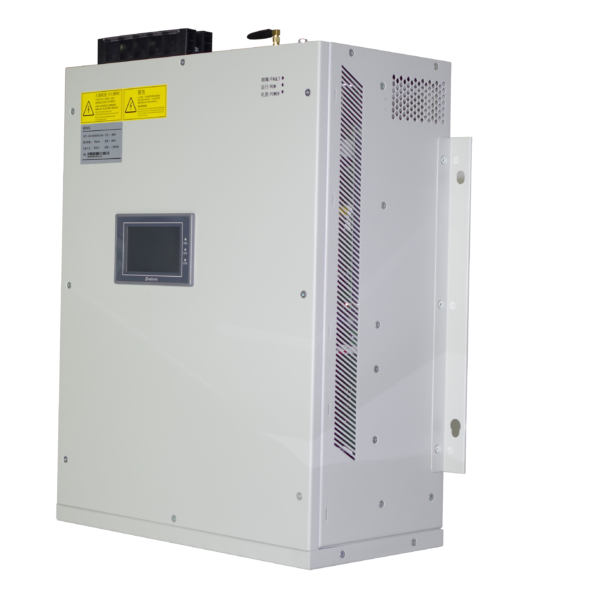

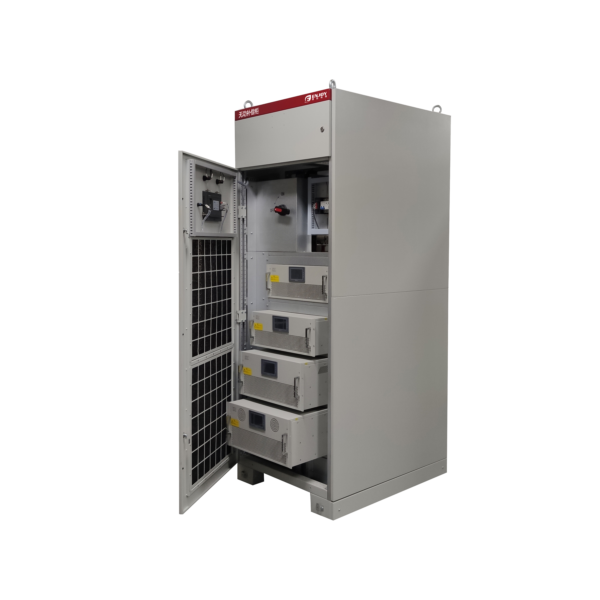

安裝類型:壁掛式,機架式,立式
電網結構:3P3W,3P4W

混合無功補償: 支持

1.SINE系列SVG 概述

恩玖科技SINE系列SVG是一種三電平逆變無功管理系統,用于功率因數校正,功率諧波濾波,三相負載平衡,有效降低線損,延長電力設備的使用壽命。而且模塊化設計允許安裝和集成的靈活性。

①適用機架式/壁掛式/立式等多種安裝類型;

②可靈活搭配組柜,便攜安裝,模塊化設計,支持智能化并機;

③內部關鍵器件選型裕量大,耐沖擊性強。

2.工作原理

恩玖的SVG是一種基于電力電子技術的設備,它與需要諧波抑制的負載并聯連接。SVG用作受控電流源,并實時提供任何類型的電流波形。
當負載產生感性或容性電流時,會使負載電流滯后或導致電壓。SVG通過CT檢測相位角差,實時向電力系統注入超前或滯后電流,使電流的相角與電壓的相角幾乎相同,從而統一基本功率因數。

3.SINE SVG產品規格

SinE系列靜止無功發生器技術數據和規格
SVG 電氣規格
額定電壓 (V) 200 400 480 690 800
輸入電壓范圍 ±20% ±20% 320-500V -20%~+10% -20%-+850V
單模塊容量 (kVar) 25、50、75 35、50、75、100、150 120 120
頻率(Hz) 50/60 (±10%)
諧波濾除能力 具備
CT安裝方式 開環或閉環
響應時間 <5
線制 三相三線/三相四線
效率 ≥97.5%
目標功率因數 -1 … +1
諧波補償 可提供

4.SINE SVG功能

  • 采用三電平逆變器技術,能效高
  • 將負載平衡、功率因數補償和諧波濾波功能集成到一個模塊中
  • 混合無功補償方案:內置RS485接口,控制智能電容
  • 精確補償,高速響應,總響應時間<5ms
  • 中性線的負載平衡和卸載
  • 靈活性和模塊化

5.SINE SVG應用

  • 所有類型的工業裝置
  • 使用變速驅動器 (VSD) 的設備
  • 電弧焊設備:電弧爐(EAF)、鋼包爐(LF)、電弧焊機
  • 開關電源:電腦、電視機、復印機、打印機、空調、PLC
  • 不間斷電源系統
  • 數據中心
  • 醫療設備:MRI掃描儀,CT掃描儀,X光機和直線加速器
  • 照明設備:LED、熒光燈、汞蒸氣燈、鈉蒸氣燈、紫外線燈
  • 太陽能逆變器和風力發電機

6.SINE SVG資料下載

電能質量2024 – SINE系列 -靜止無功發生器

SVG-CE認證20-100kVar
